擋板閥 304高真空手動擋板閥 不銹鋼高真空手動擋板閥
介質溫度 : 常溫 工作壓差 : 0.6 材質 : 不銹鋼 *** : 滬工恒 型號 : GD 產品別名 : 高真空手動擋板閥 適用范圍 : 被應用于電子、 化工、 冶金、 航空、 連接形式 : 快裝 類型(通道位置) : 直角式 流動方向 : 換向 驅動方式 : 手動 用途 : 安全 適用介質 :...
產品型號：
產品口徑（DN）：(mm)
產品壓力（PN）：(Mpa)
更新日期：2021-11-25
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
| 介質溫度 : | 常溫 | 工作壓差 : | 0.6 |
| 材質 : | 不銹鋼 | *** : | 滬工恒 |
| 型號 : | GD | 產品別名 : | 高真空手動擋板閥 |
| 適用范圍 : | 被應用于電子、 化工、 冶金、 航空、 | 連接形式 : | 快裝 |
| 類型(通道位置) : | 直角式 | 流動方向 : | 換向 |
| 驅動方式 : | 手動 | 用途 : | 安全 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
產品詳情
Product details
Product details

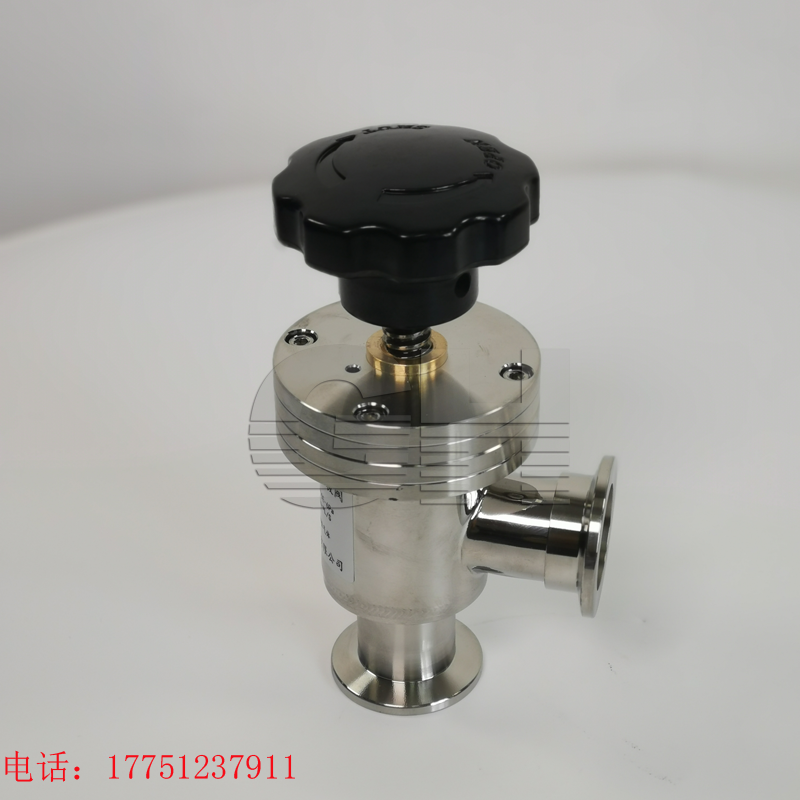

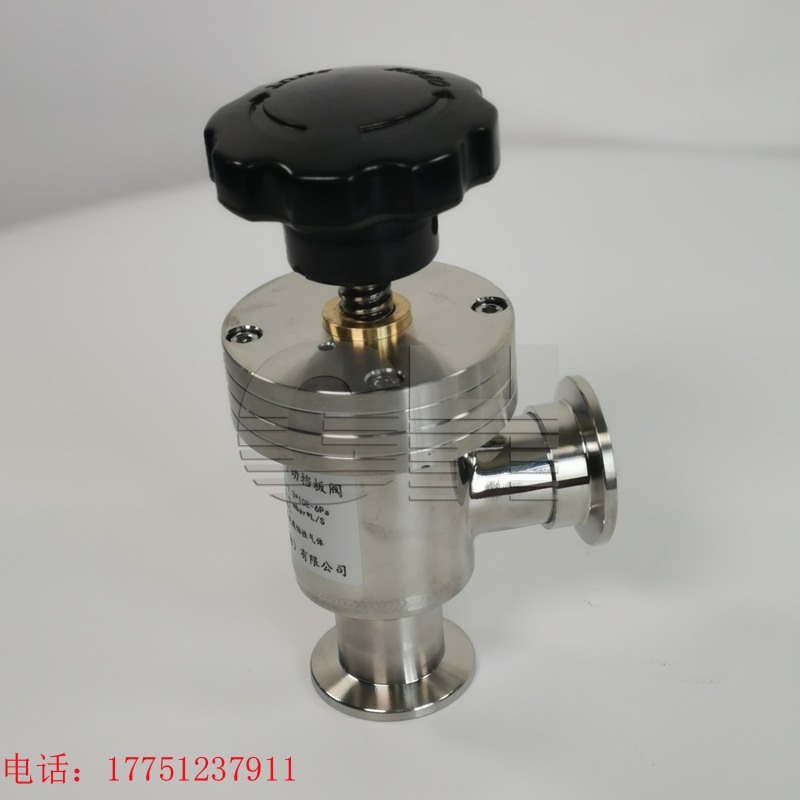

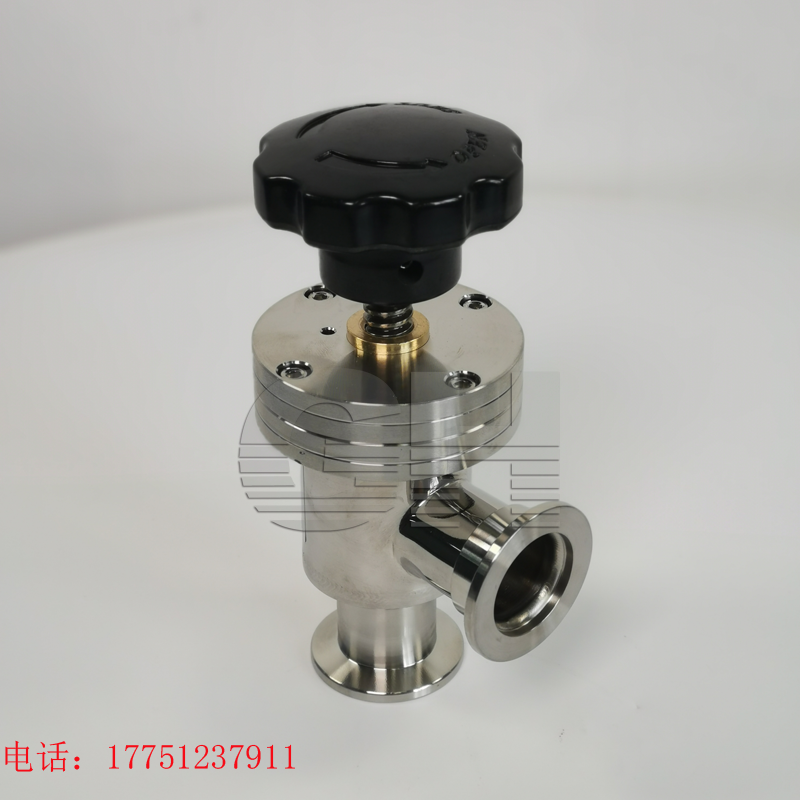

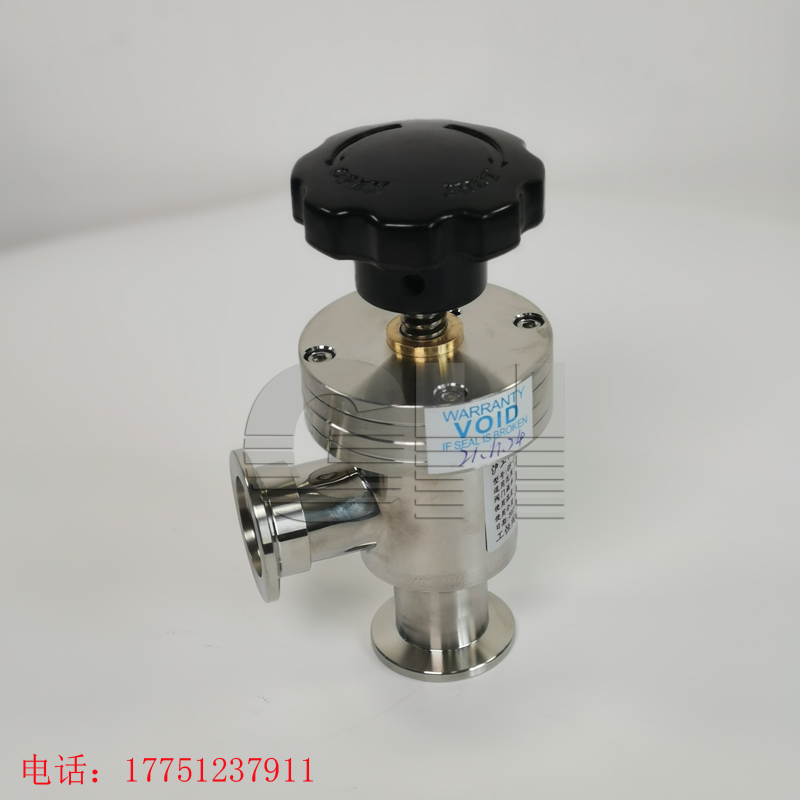

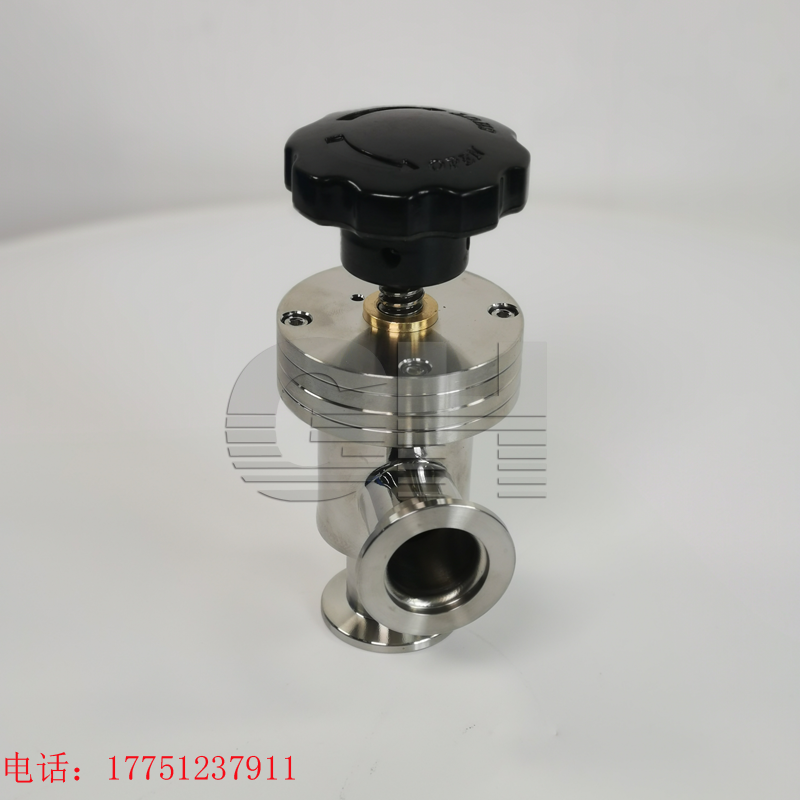

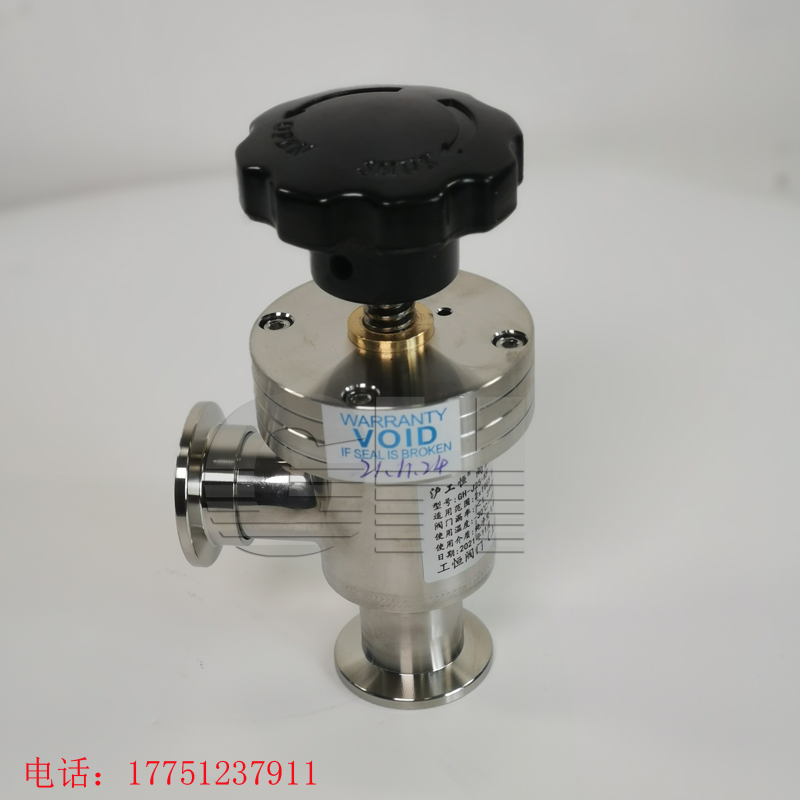

手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥
1、手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥適用范圍
打開時閥板上的壓差:≤1.2×10Pa任意方向
閥體和閥座漏率:≤1.3×10Pa·L·s
建議維修前循環次數: 200，000次
閥體烘烤溫度:≤150℃
2、手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥安裝位置
手動驅動:任意-氣動驅動:任意
電磁驅動:任意(波紋管密封);密封面朝向真空(氟膠圈密封)
3、手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥電源
氣動驅動:交流220V 50Hz，6W或直流24V，3W(特殊規格可定做)
電磁驅動:交流220V或230V 50Hz，起動功率800W、保持功率8W
壓縮空氣(只適用于氣動):0.4~0.7MPa
閥門開啟和關閉時間-氣動驅動:≤1s
電磁驅動:開啟≤0.1s;關閉≤1s(氟膠圈密封)、關閉≤0.5s(波紋管密封)
4、手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥閥門位置指示
手動驅動:帶有啟閉位置指示
氣動驅動:帶有啟閉位置指示開關(磁性開關)
電磁驅動:帶有開啟位置指示燈手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥
折疊編輯本段3手動擋板閥，304高真空手動擋板閥，不銹鋼高真空手動擋板閥應用
真空閥門是真空系統中用以調節氣流量、 切斷或接通管路的元件。 高真空擋板閥以壓縮空氣為動力， 通過電磁換向閥改變氣路方向， 執行氣缸驅動擋板閥啟閉運動， 適用于1.3×10Pa~1.0×10Pa真空系統中用以開啟或隔斷氣流。 擋板閥具有結構簡單， 開閉時間短， ， 堅固， 并且可以自動控制等***點， 被應用于電子、 化工、 冶金、 航空、 航天、 材料、 生物醫藥、 原子能、 宇宙探測等高科技領域。 高真空氣動擋板閥的氣缸直徑及活塞桿直徑設計十分重要， 擋板閥在開閉時， 若氣缸及活塞桿直徑設計不合理則會導致閥門產生無法打開、 啟閉時間長等問題。

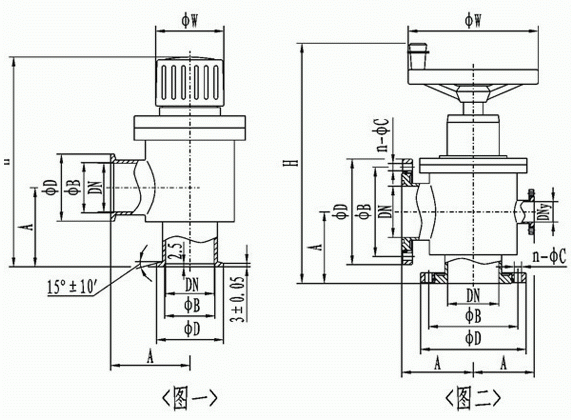

產品結構圖：
聲明：本文中所有文字、數據、圖片均只適用于參考，擋板閥 304高真空手動擋板閥 不銹鋼高真空手動擋板閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
