蝶閥

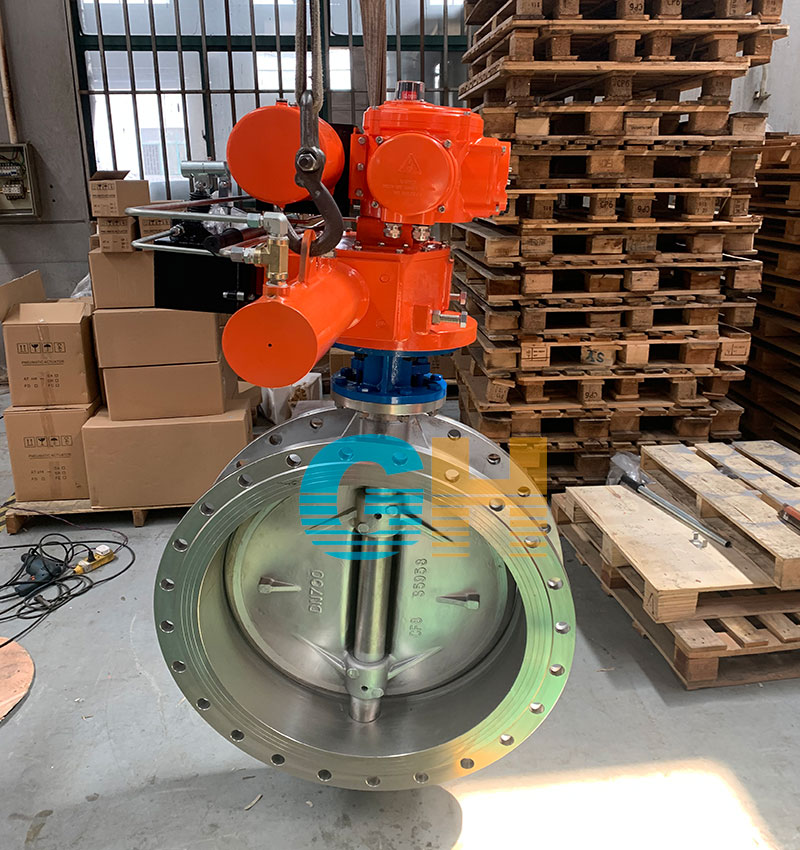

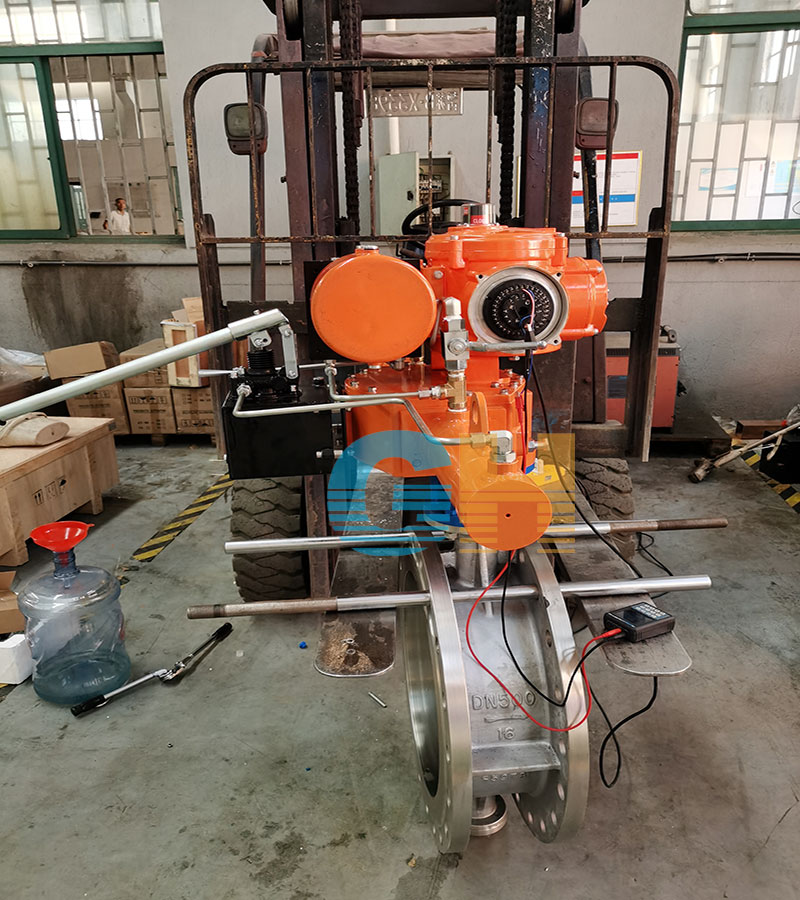

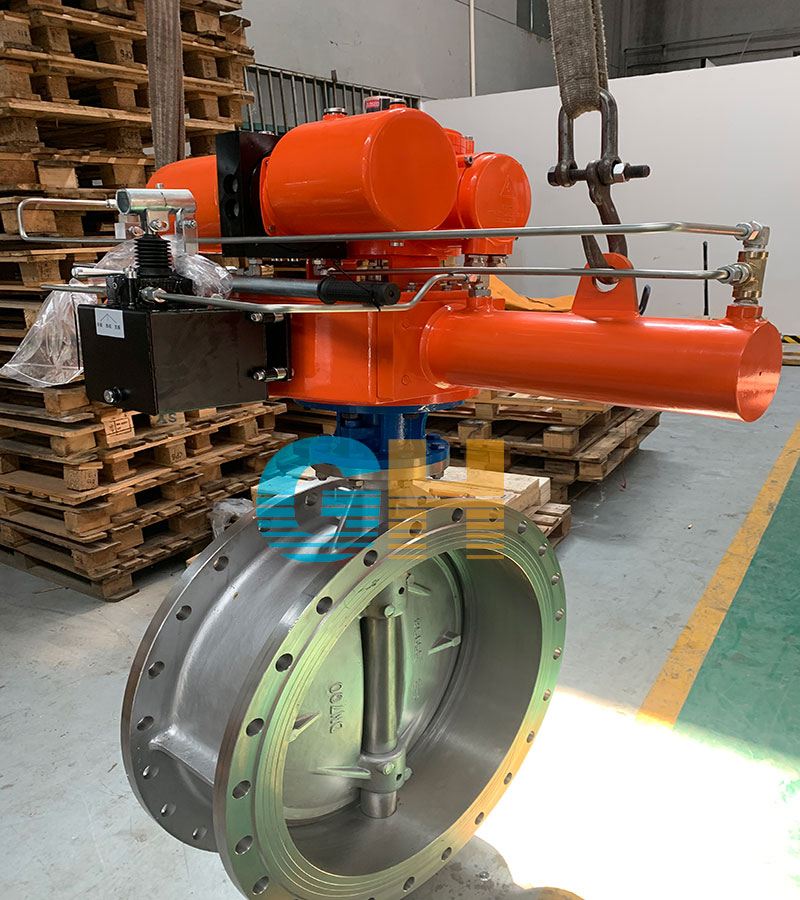

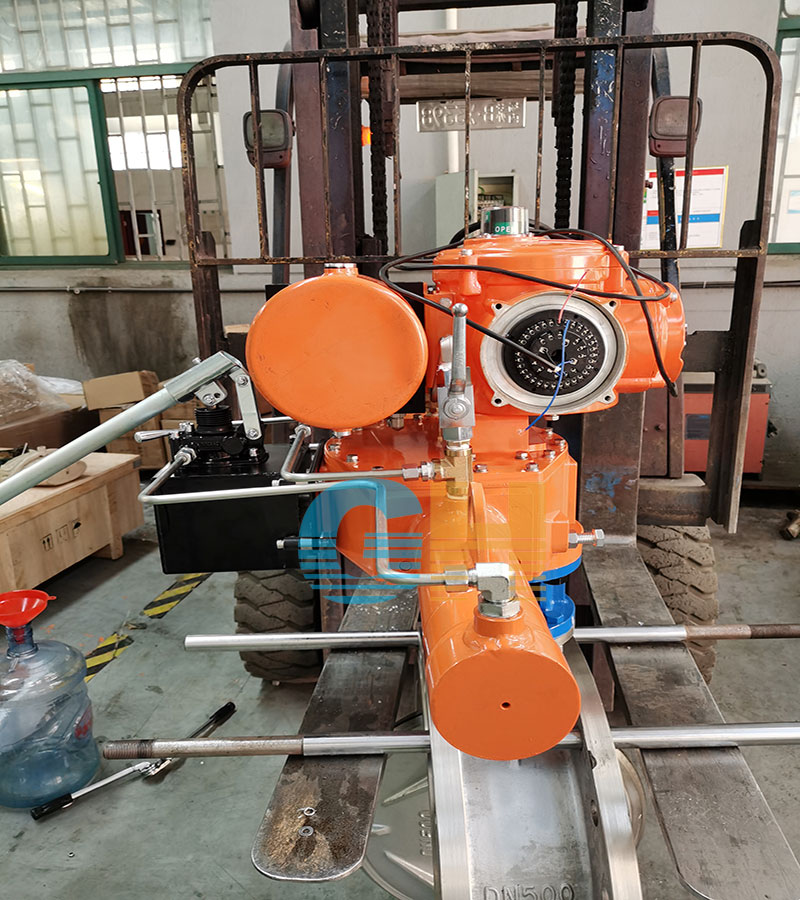

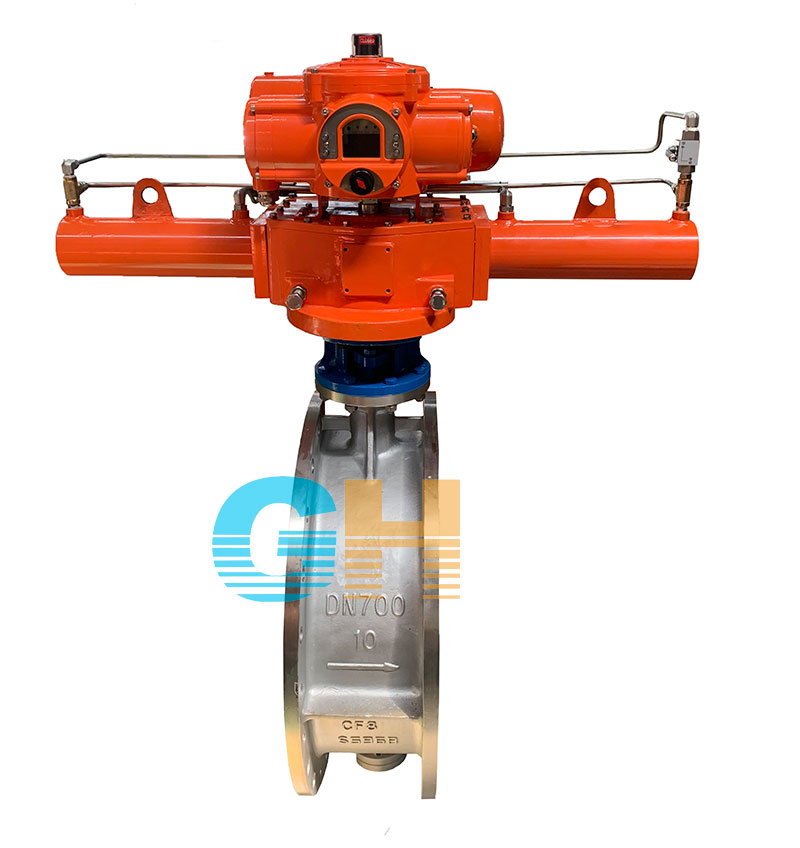

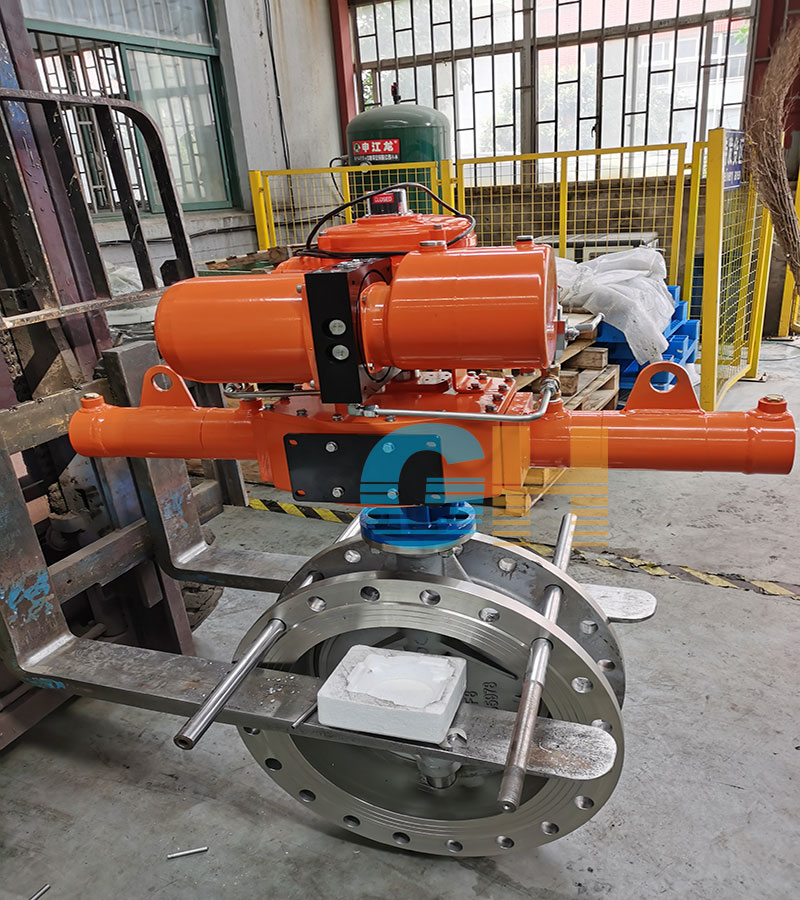

電液動法蘭蝶閥D243Y-16P電液動蝶閥電動硬密封蝶閥

*** : GH/工恒型號 : D243Y-16P 結構形式 : 垂直板式加工定制 : 是材質 : 不銹鋼連接形式 : 法蘭適用介質 : 油品、氫氣、一氧化碳、壓力環境 : 常壓工作溫度 : 常溫標準 : 國標 流動方向 : 單向驅動方式 : 電動零部件及配件 : 執行器用途 : 截止...

產品型號：D243Y-16P

產品口徑（DN）：DN50-DN2200(mm)

產品壓力（PN）：0.6~10.0Mpa(Mpa)

更新日期：2021-02-24

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

*** :	GH/工恒	型號 :	D243Y-16P
結構形式 :	垂直板式	加工定制 :	是
材質 :	不銹鋼	連接形式 :	法蘭
適用介質 :	油品、氫氣、一氧化碳、	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式	口徑 :	50-2000
公稱通徑 :	50-2000

產品詳情
Product details

電液動蝶閥用途

電液動蝶閥是一種適用性很強的新型產品，廣泛用于建材、冶金、礦山、化工、電力等工業生產過程中，能遠程控制或現場控制管道中介質的流量.

電液動蝶閥特點

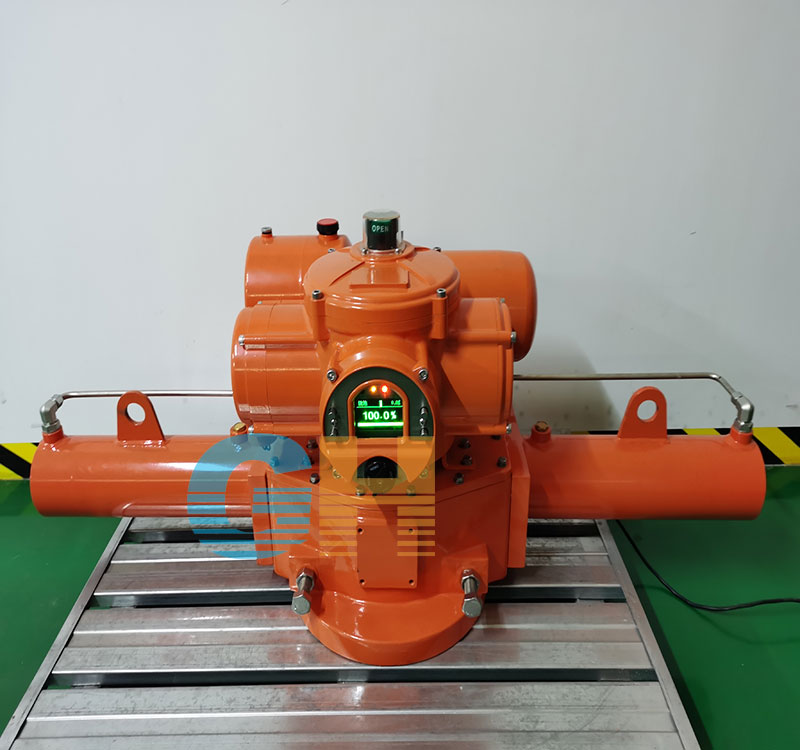

　　動力源電液推桿其特點是：動作靈敏，運行平穩，能有效緩沖外來的沖擊力，行程控制準確，可以帶負荷啟動，且具有超負荷保護能力。由于電液動蝶閥采用機、電、液一體化全封閉結構，工作油路循球于無壓的封閉鋼筒里，體積小，不漏油，便于安裝，維修。在惡劣的工作環境下，不吸塵，不進水，內部不銹蝕，使用壽命長，不需要任何附屬設備，在推力和速度相同的情況下消耗的電能僅有電動推桿的一半。

電液動蝶閥工作原理
　　電液動蝶閥以電液推桿作動力源，通過雙向齒輪泵輪出壓力油，經油路集成塊的控制送至油缸，實現活塞桿往復運動，同時通過曲柄轉動閥軸、閥板作90°范圍旋轉，達到調節流量的目的。

電液動蝶閥技術參數表

工作溫度(℃)	常溫型-15~250	閥板閥體	碳鋼、不銹鋼
工作溫度(℃)	中溫型-40~450	閥板閥體	碳鋼、不銹鋼
閥板轉角(°)	90	軸	2Cr13、45#
公稱壓力(Mpa)	0.6	填料	聚四氟乙烯(-15~450℃)
泄漏率	≤1.5%	填料	柔性石墨(-40~450℃)

電液動蝶閥主要外形連接尺寸表

DN	D	D1	D2	N-Φ。	L	L1	L2	b	B	T	Φ
50		110	90	4-Φ14	75	349	549		100	75	250
80		150	125	4-Φ18	90	364	579
100		170	145	4-Φ18	100	374	599
125		200	175	8-Φ18	123	423	671	20
150	260	225	200		138	433	696	20	200
175	290	255	230		158	448	731	22
200	315	280	255		168	565	733	22		85	320
250	370	335	310	12-Φ18	193	590	783	?
300	435	395	362	12-Φ23	228	620	848	?
350	485	445	412	12-Φ23	253	645	898	26
400	535	495	642	16-Φ23	293	685	978	28	300
450	590	550	518		320	710	1030	28
500	460	600	568		345	735	1080	30
600	755	705	670	20-Φ25	550	830	1580	30		100	400
700	860	810	775	24-Φ25	600	880	1680	32
800	975	920	880	24-Φ30	655	930	1785	34	400
900	1075	1020	980	24-Φ30	272	994	1921	36
1000	1175	1120	1080	28-Φ30	775	1044	2019	36
1200	1400	1340	1295	32-Φ34	860	1124	2130	4840		120	480
1400	1620	1560	1510	36-Φ34	945	1204	2250	44
1600	1820	1760	1710	40-Φ34	1030	1290	2380	48
1800	2045	1970	2110	44-Φ41	1115	1375	2495	50
2000	2265	2180		48-Φ48	1200	1455	2620	54
