QV647H-16C-V型氣動調節球閥
*** : GＨ/g 型號 : QV970H 材質 : 不銹鋼 連接形式 : 對夾 結構形式 : 浮動球球閥 公稱通徑 : 50-100 適用介質 : 水 壓力環境 : 常壓 工作溫度 : 常溫 標準 : 國標 流動方向 : 單向 驅動方式 : 電子 零部件及配件 : 執行器 用途 : 調節 類型(通道位置) :...
產品型號：QV647H-16C
產品口徑（DN）：DN15-DN600(mm)
產品壓力（PN）：0.6~6.4Mpa(Mpa)
更新日期：2021-05-26
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
| *** : | GＨ/工恒 | 型號 : | QV647H |
| 材質 : | 不銹鋼 | 連接形式 : | 對夾 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 50-100 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
基本信息Product details
·
型號：VT2IDF33A
驅動方式：氣動
介質溫度：-15-150℃
工作壓差：10
適用介質：水
壓力環境：常壓
貨號：012
用途：切斷
外型尺寸：50mm

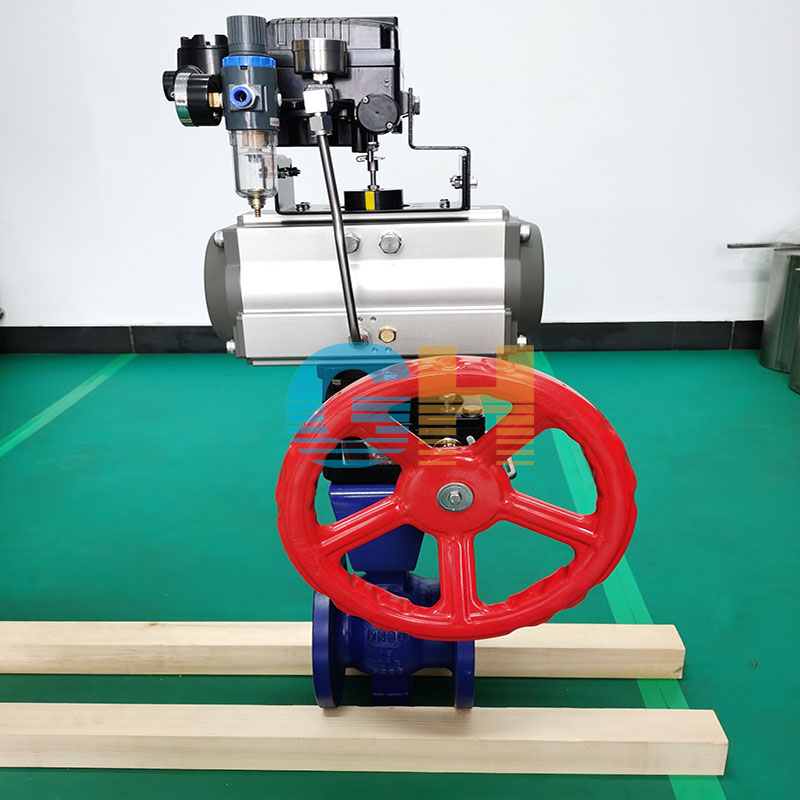

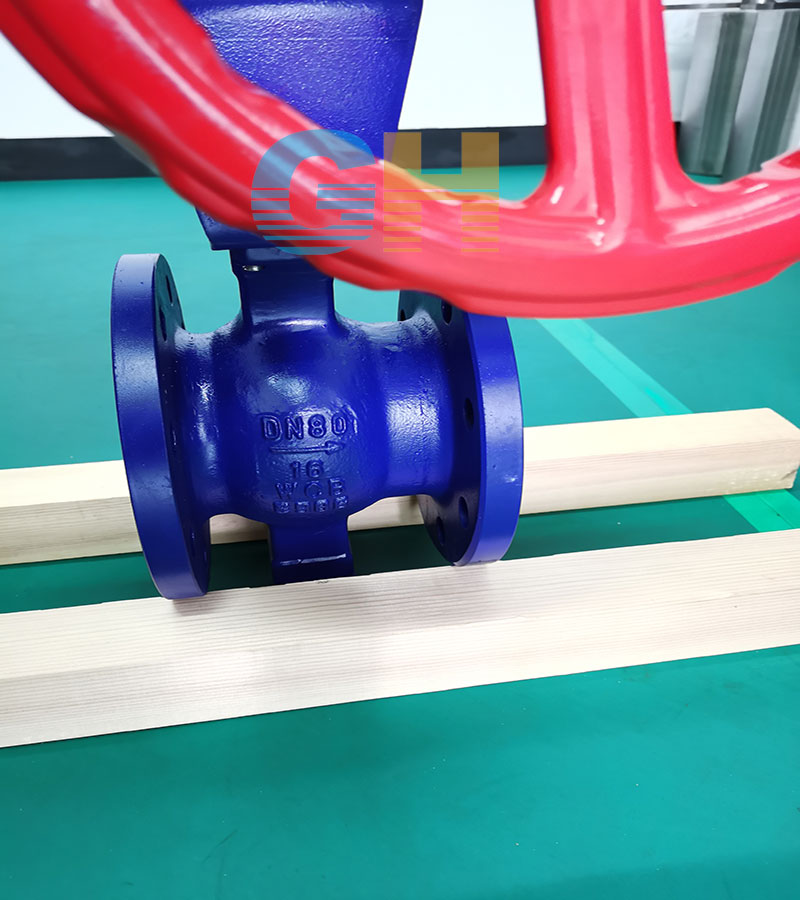

氣動固定球V型球閥，紙漿剪切氣動快速切斷閥，單向流通球閥
對夾球閥 （包括V型球閥）
1.V型球閥主要是調節型，是所有球閥中調節流量精度 精確的，閥芯呈V型，對介質有剪切作用，流量特性接近等百分比。適合過粘稠性介質，比如造紙廠等，口徑大的多采用法蘭連接。
2.對夾式薄型球閥，對夾式結構簡單、體積小、重量輕，而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。
氣動V型球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
氣動V型球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下***點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
不銹鋼氣動球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?br /> 公稱通徑：DN15－DN500 DN15-DN250（對夾式）、DN25-DN500（法蘭式）
閥體材質：碳鋼、304、316、316L
閥芯材質：碳鋼、304、316、316L+鍍絡、ST司太萊合金
閥座材質：304、316、316L+鍍絡、ST司太萊合金
球閥結構：固定球芯
連接方式：法蘭、對夾
壓力等級：PN16/25/40/64
控制方式：手柄、渦輪、電動、氣動。
氣動執行器：雙作用、單作用（常閉、常開）。
氣源壓力：0.5-0.7MPA

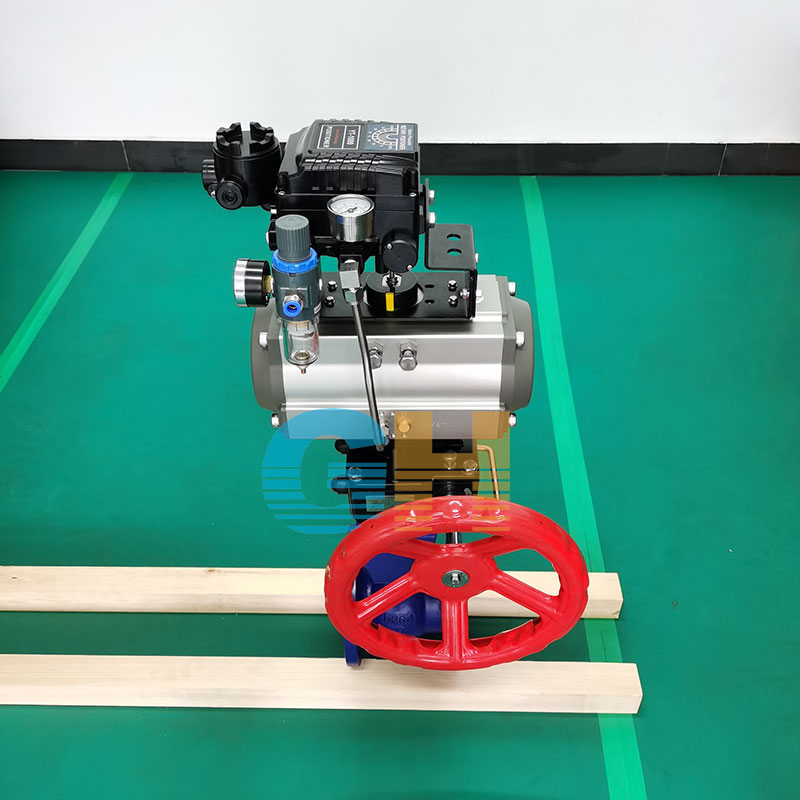

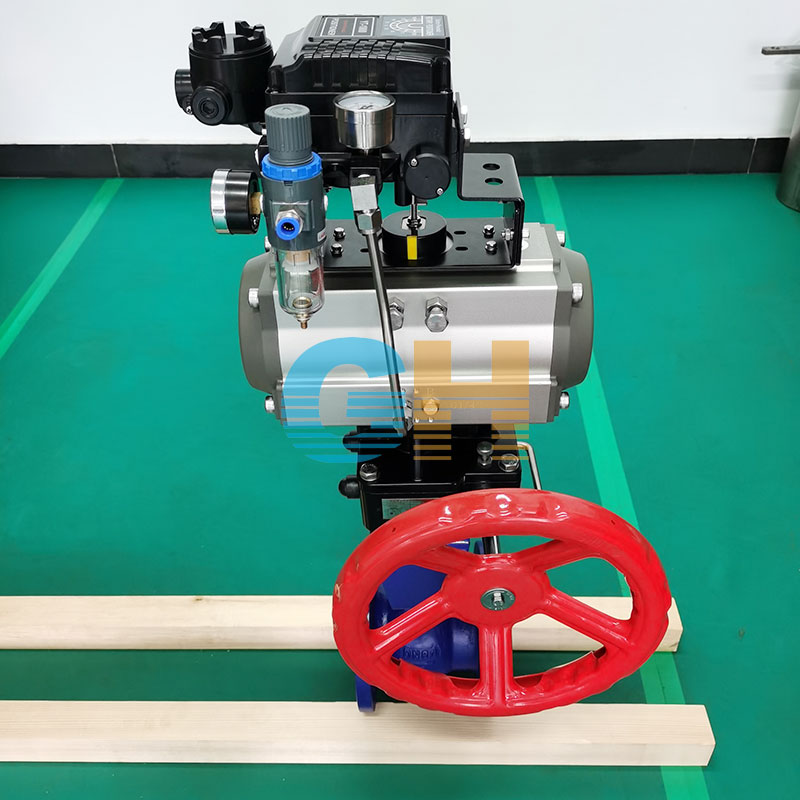

氣動附件 ：電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥。
用途：
電磁閥：切換氣源方向（需提供電壓）。
限位開關：反饋閥門開關信號到PLC控制柜。

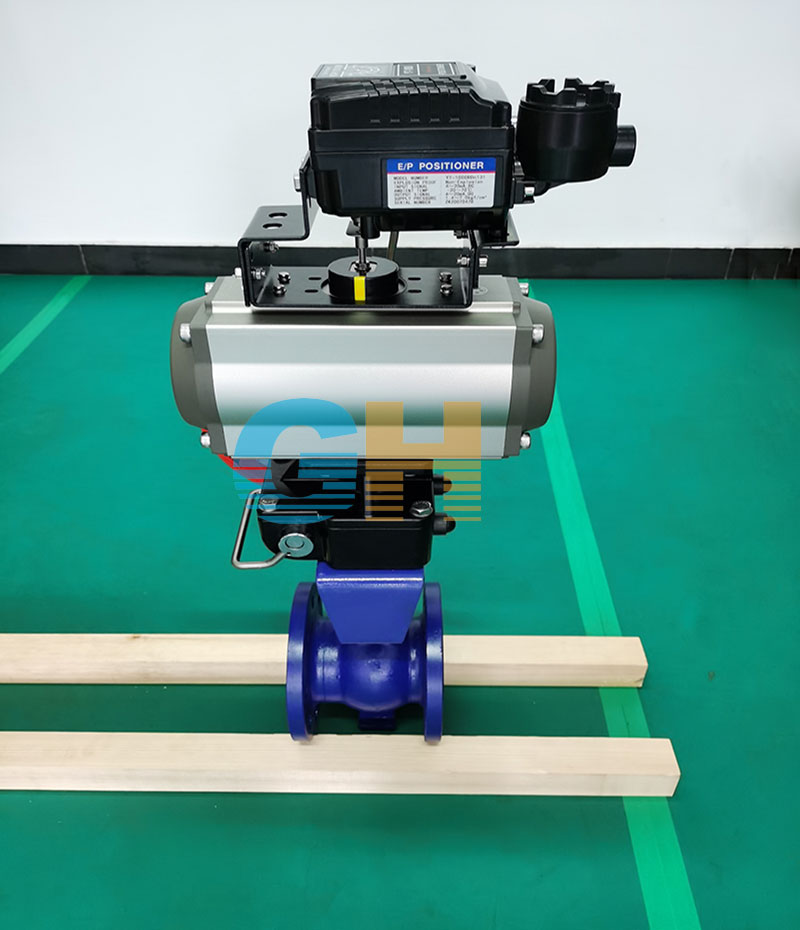

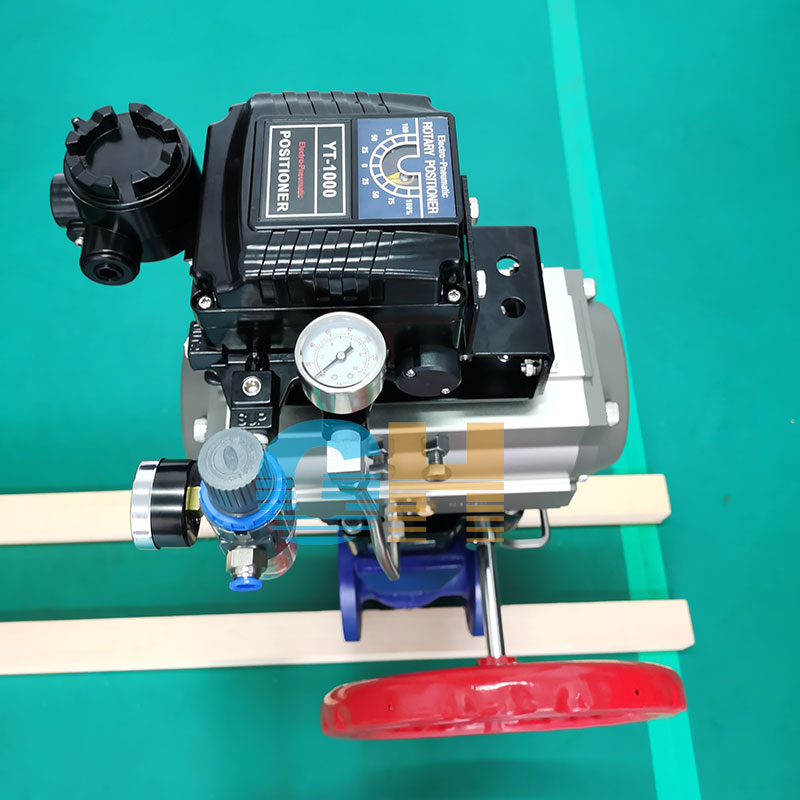

電氣定位器：輸入輸出4-20mA模擬量來控制閥門的開關角度。（必配過濾減壓閥）。

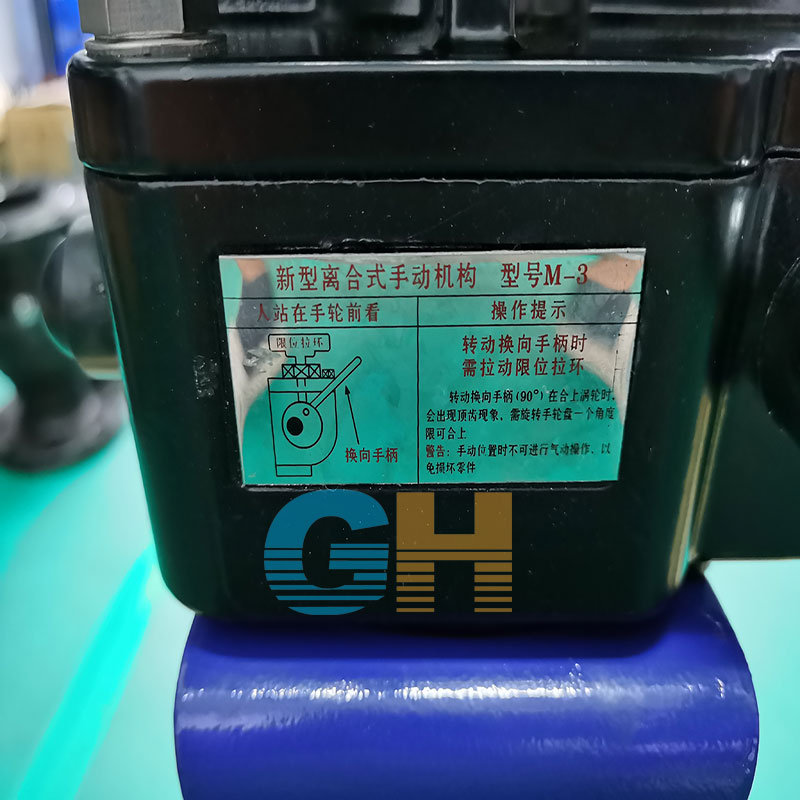

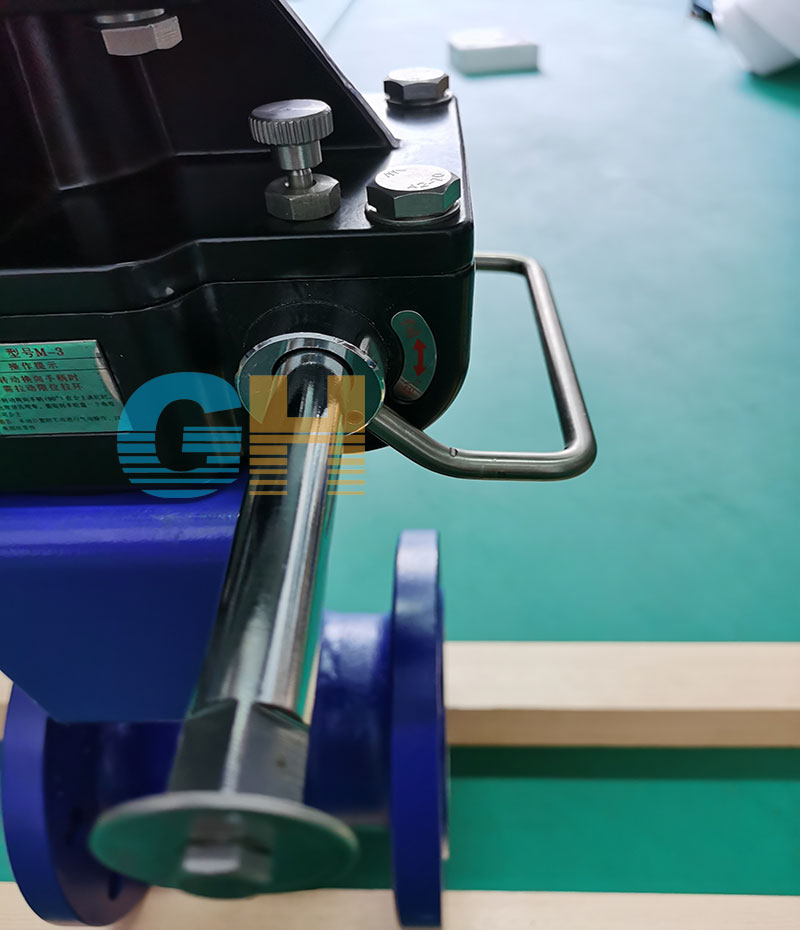

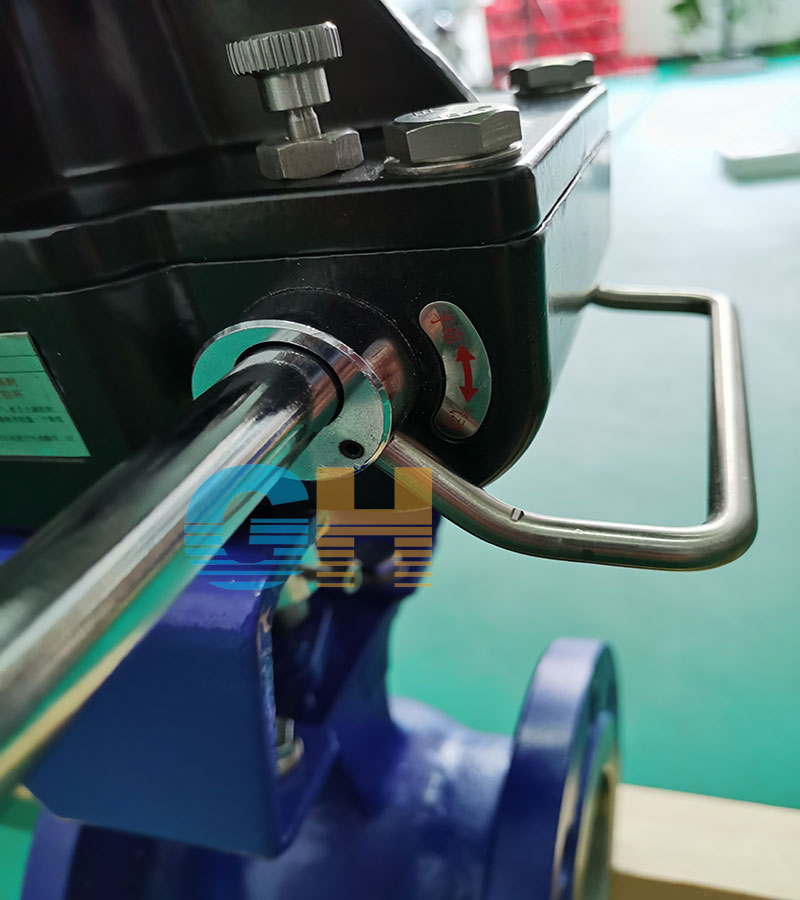

手輪離合器：可實現氣動閥門現場手動操作。
空氣過濾減壓閥：兩聯件，三聯件。有過濾、減壓、潤滑的作用。
防 爆：氣動附件可做防爆。
防爆等級：EX dⅡBT4 EX dⅡCT6
電 壓：AC220V AC110V AC380 DC12V DC24V DC110V
聲明：本文中所有文字、數據、圖片均只適用于參考，QV647H-16C-V型氣動調節球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
