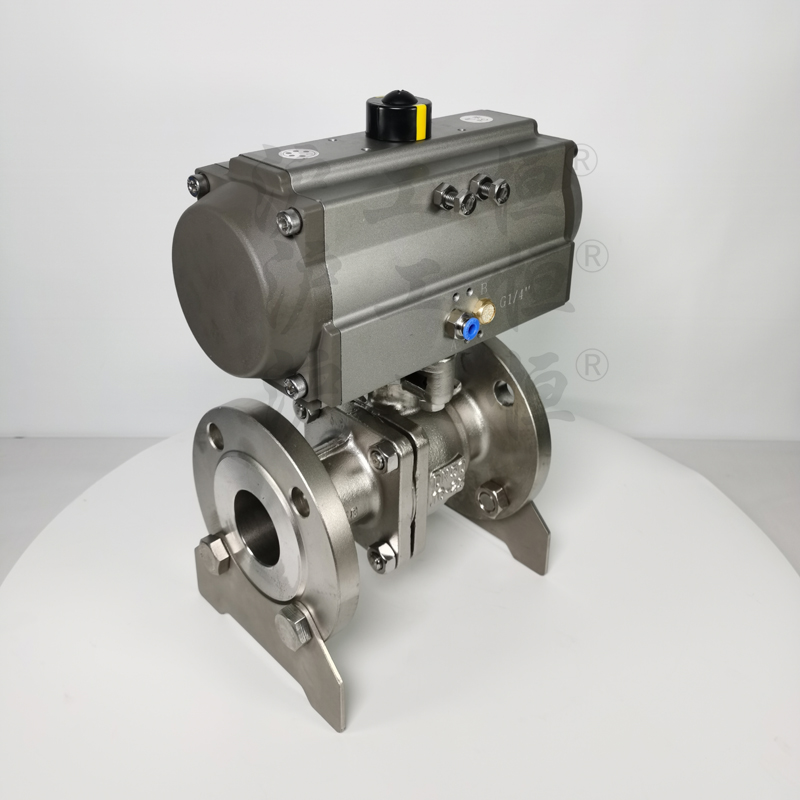

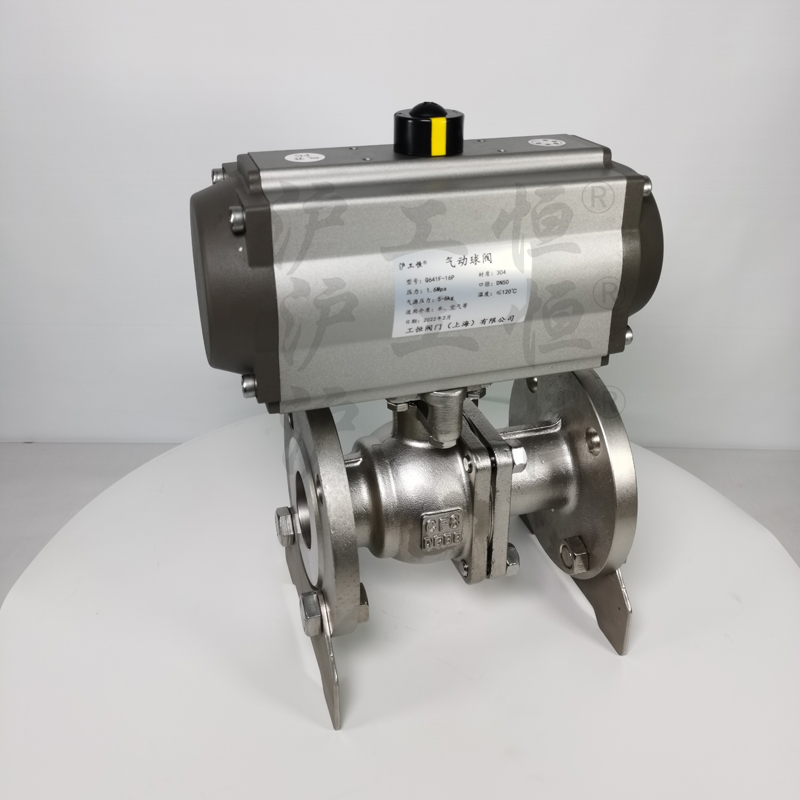

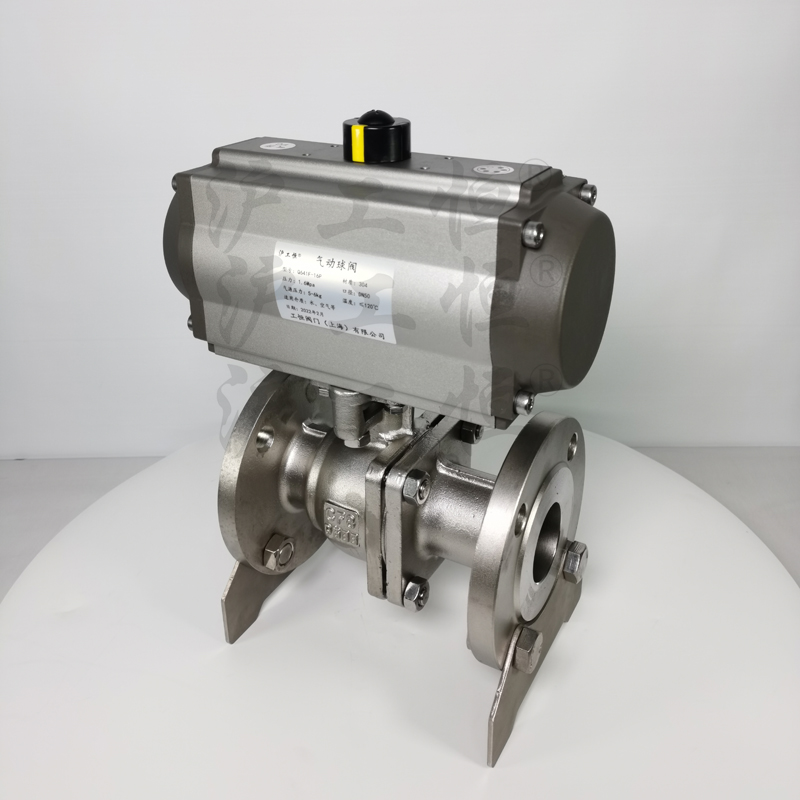

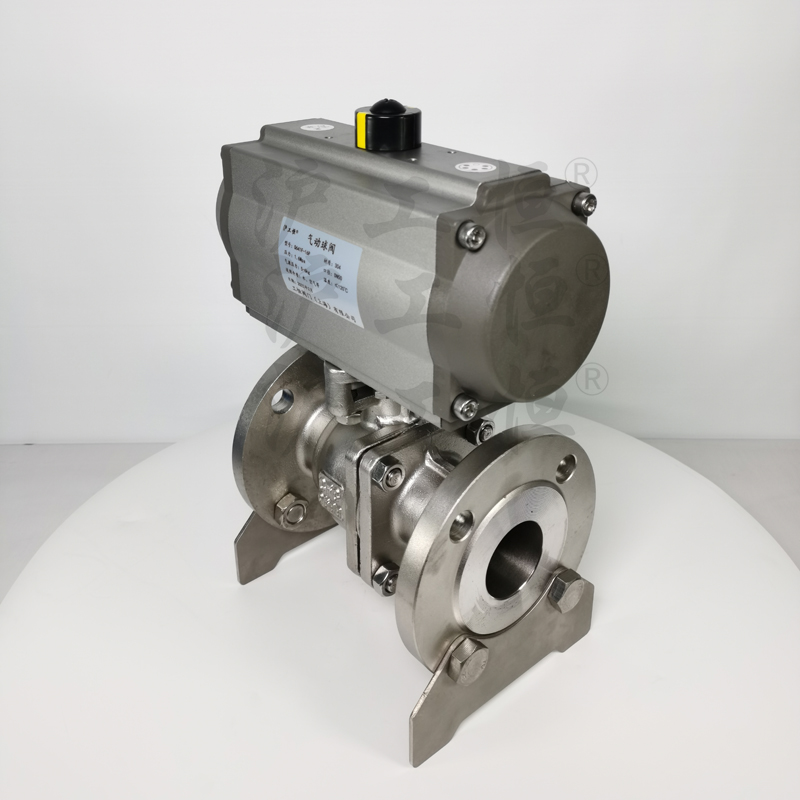

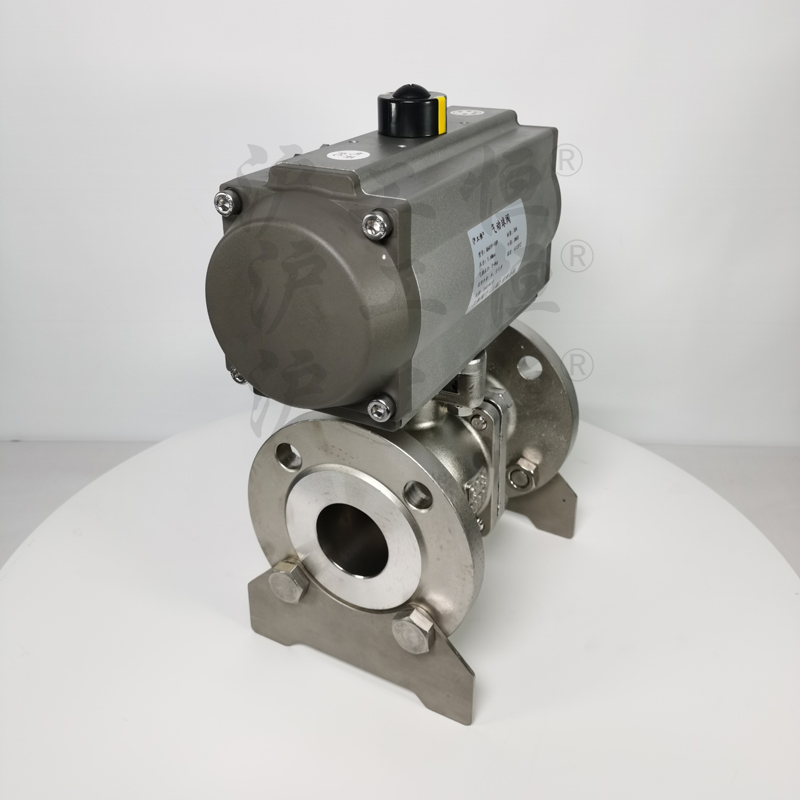

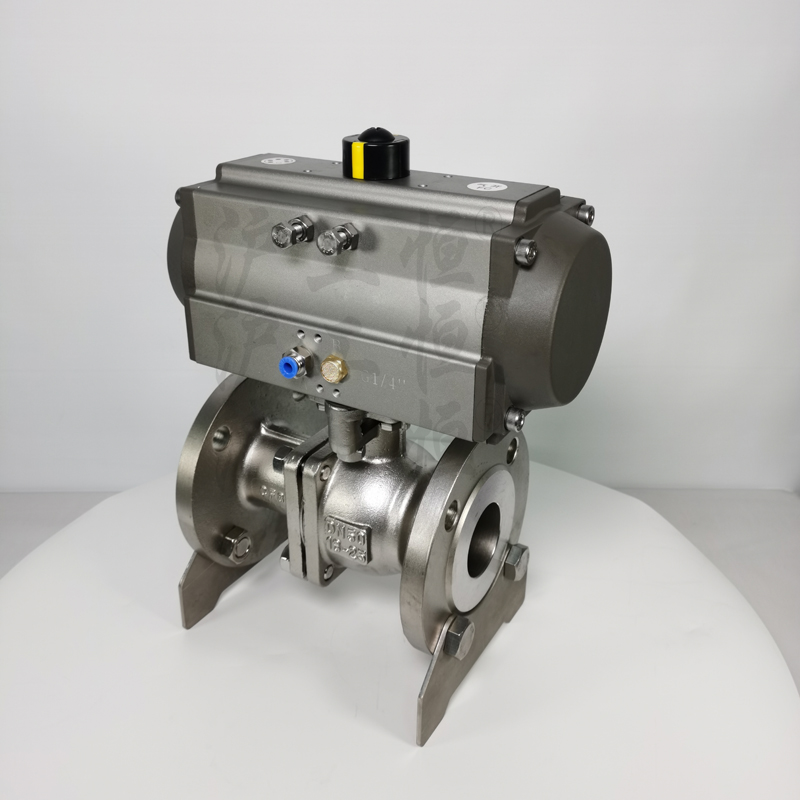

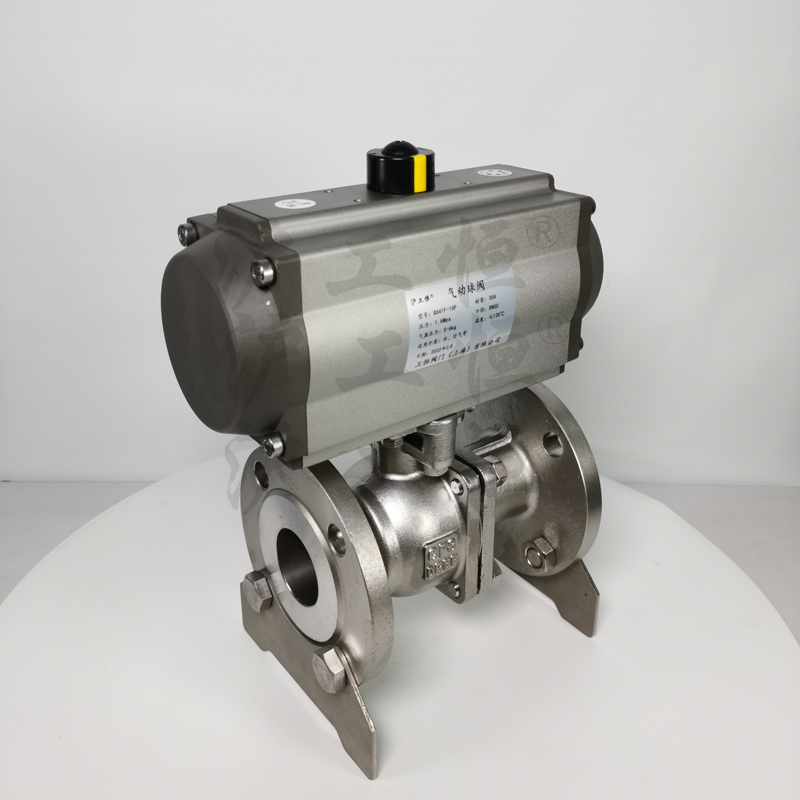

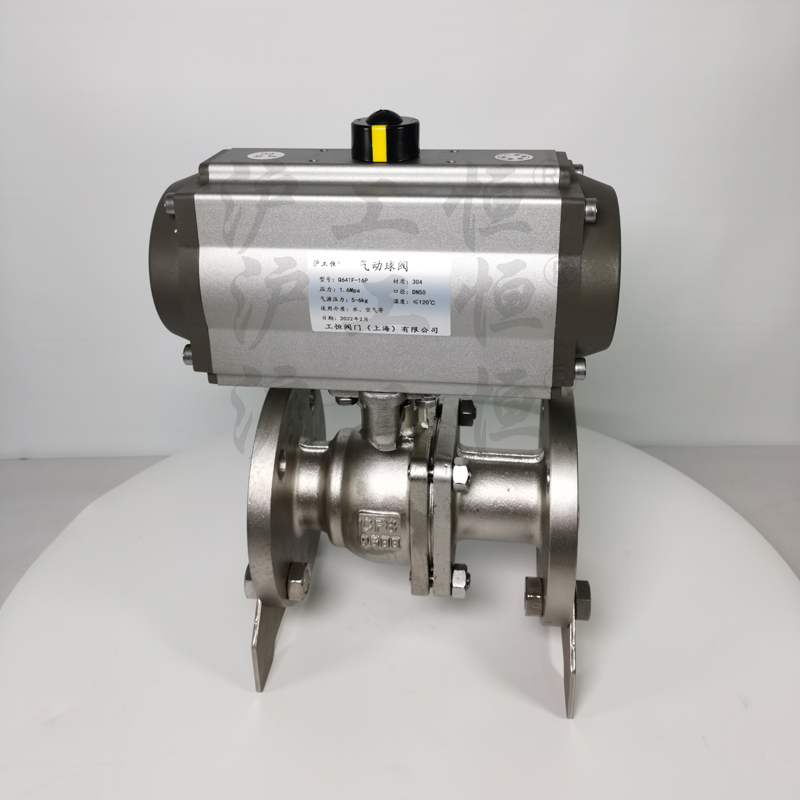

Q641F不銹鋼自動復位氣動球閥
產品簡介 氣 動球閥是由球閥和氣動執行器組成，氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。氣動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時?**?..
產品型號：
產品口徑（DN）：(mm)
產品壓力（PN）：(Mpa)
更新日期：2022-08-16
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品簡介
氣動球閥是由球閥和氣動執行器組成，氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。氣動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時?**淇刂葡洌涂稍讜毒嗬氳目刂剖夷誚鋅乜刂。应用又]懟⒖掌懟⒁苯稹⑻烊黃⒂推貳⒒ば幸、造纸、印如R取?/span>
技術參數：
球閥溫度：軟-20℃-200℃、硬-29℃-350℃；
設計標準：GB/T12237-1989、DIN3357/1、2:API608
法蘭尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；
氣缸形式：雙作用、單作用（彈簧復位式）氣源壓力：雙作用4～8bar、單作用5～8bar
主要部件材料
| 閥類 | 傳動方式 | 連結形式 | 結構形式 | 密封面 | 公稱壓力（MPa） | 閥體材料 |
| 球閥 | 氣動 | 法蘭式 | 固定球直通 | F-氟塑料H不銹鋼 | 1.62.54.06.4 | 按表內閥體材料代號 |
| 適用工況 | 適用介質 |
水、蒸汽、油品 |
304 硝酸類 | 316 醋酸類 | ||
| 適用溫度 | -28℃～300℃ | |||||
| 控制型式 | 雙作用/單作用 | |||||
| 作用型式 | 切斷/調節 | |||||
| 輸入信號 | 電信號：0～10mA、-4～10mA 氣信號20～100kPa | |||||
| 回信電壓 | AC220V/DC24V | |||||
| 工作介質 | 凈化壓縮壓氣 | |||||
| 執行器 | 型號 | GT系列、AW系列 | ||||
| 氣源壓力 | 0.4～0.7MPa | |||||
主要連接尺寸（1.6Mpa)
| 公稱通徑DN | 外形尺寸 | 連接法蘭尺寸 | 雙作用式執行器型號 | |||||||
| L | L1 | H | D | D1 | D2 | C | f | N-φd | ||
| 50 | 178 | 190 | 260 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | GTD83 |
| 65 | 190 | 210 | 293 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | GTD83 |
| 80 | 203 | 247 | 323 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | GTD110 |
| 100 | 229 | 276 | 382 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | GTD127 |
| 125 | 356 | 348 | 468 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | GTD160 |
| 150 | 394 | 378 | 510 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | GTD190 |
| 200 | 457 | 524 | 655 | 340 | 295 | 266 | 24 | 3 | 12-φ22 | GTD210 |
| 250 | 533 | 645 | 847 | 405 | 355 | 319 | 26 | 3 | 12-φ22 | GTD255 |
| 300 | 610 | 715 | 980 | 460 | 410 | 370 | 28 | 4 | 12-φ22 | GTD300 |
| 350 | 686 | 795 | 1085 | 520 | 470 | 429 | 30 | 4 | 12-φ22 | GTD350 |
| 400 | 762 | 1860 | 1215 | 580 | 525 | 480 | 32 | 4 | 12-φ22 | AW35 |
| 500 | 991 | 1860 | 1385 | 715 | 650 | 609 | 36 | 4 | 12-φ22 |
AW4 |
聲明：本文中所有文字、數據、圖片均只適用于參考，Q641F不銹鋼自動復位氣動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
