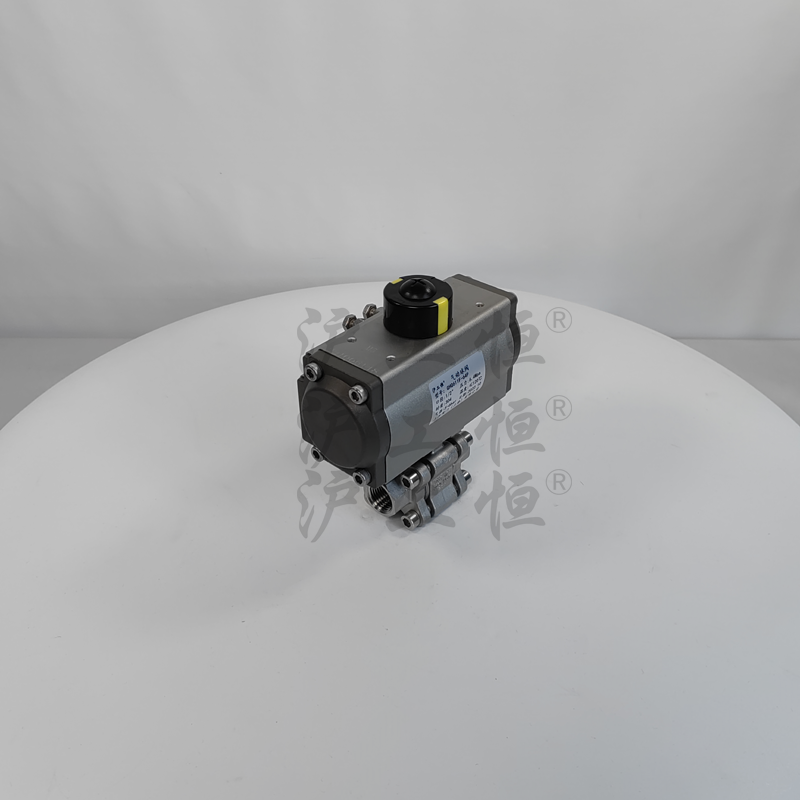

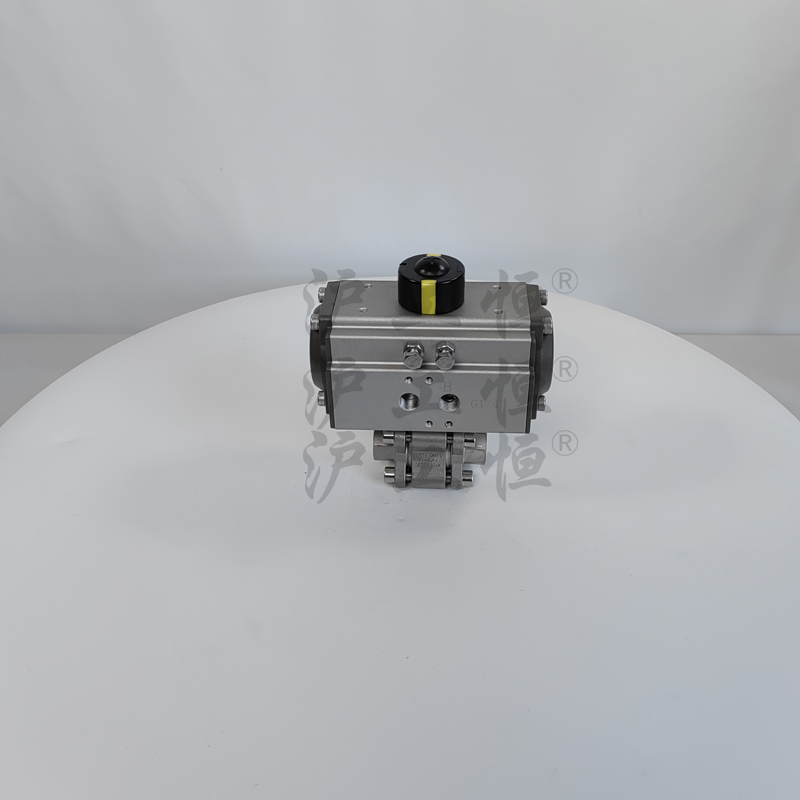

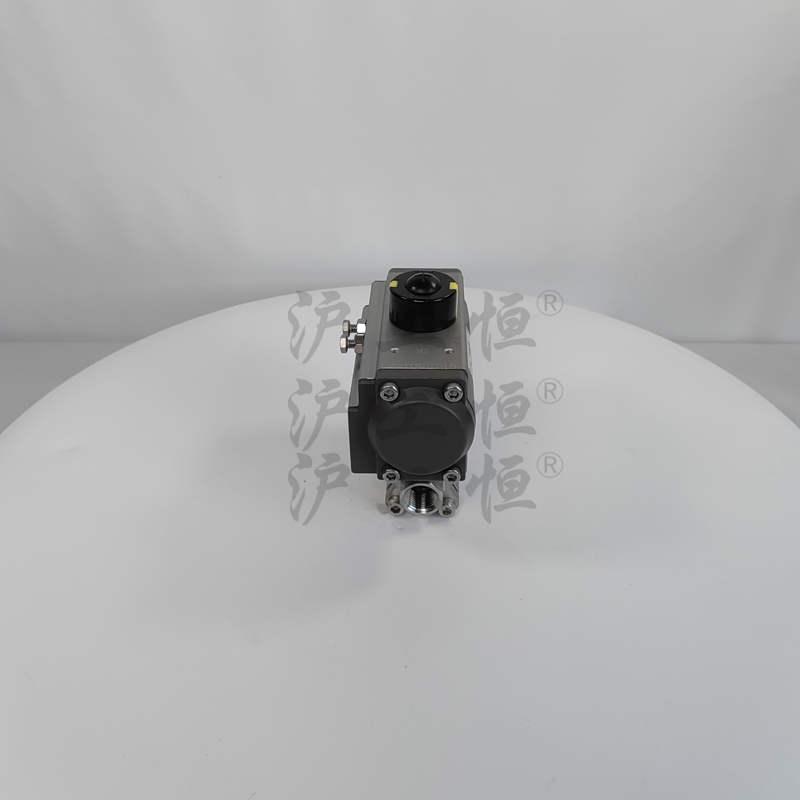

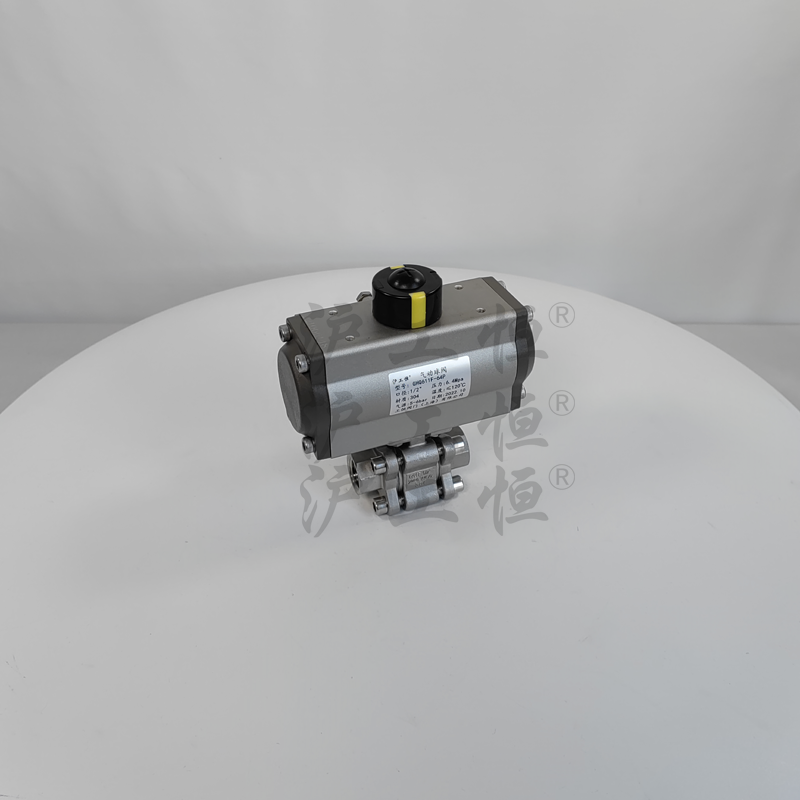

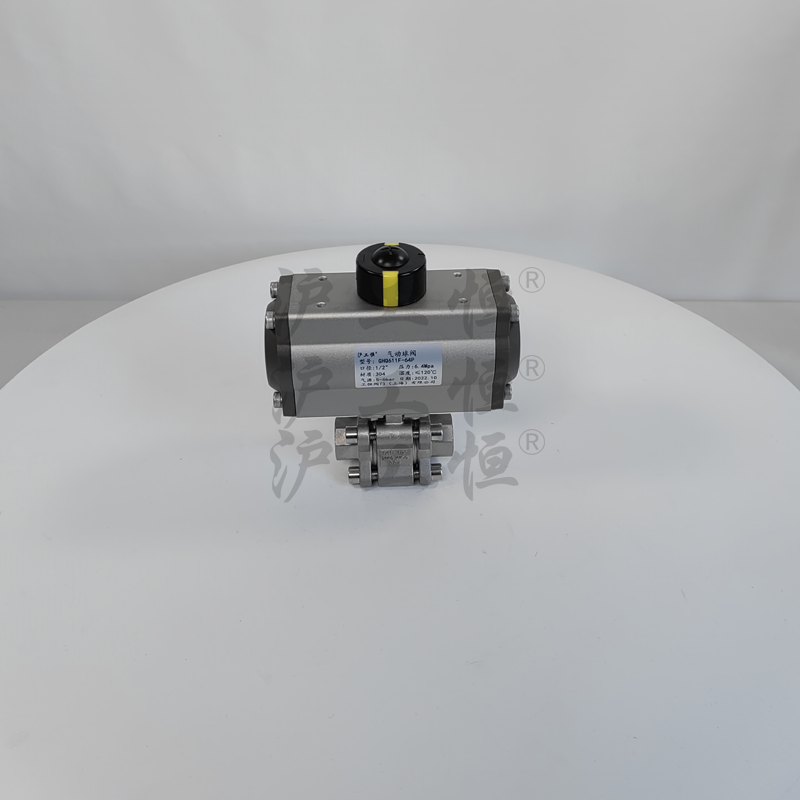

GHQ611F-64P 氣動三片式球閥 不銹鋼304高壓絲扣閥門 螺紋式 焊接
*** 滬工恒 公稱直徑 25cm 驅動方式 氣動 公稱壓力 64bar 適用范圍 建筑、消防、化工、石油、電力等 產地 蘇州 適用介質 水、蒸汽、油品等 連接方式 螺紋 功能用途 開關 是否定制 是 規格 DN10-25 3C閥門類別 工業 顏色 灰色 流動方向 單向 可售賣地 北京;...
- 產品詳情
***
滬工恒
公稱直徑
25cm
驅動方式
氣動
公稱壓力
64bar
適用范圍
建筑、消防、化工、石油、電力等
產地
蘇州
適用介質
水、蒸汽、油品等
連接方式
螺紋
功能用途
開關
是否定制
是
規格
DN10-25
3C閥門類別
工業
顏色
灰色
流動方向
單向
可售賣地
北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆
型號
GHQ611F-64P
氣動內螺紋三通球閥概述：
氣動內螺紋三通球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
主要技術參數：
①螺紋類型：G•NPT•BSPT DIN259/2999
②閥門檢驗：ISO/DIN 5208—1987
③驅動裝置：ISO 5211④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤連接方式：螺紋 （L型、T型）⑥閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
⑦閥球材質：不銹鋼CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL
⑨適用溫度：-20℃～232℃～350℃
⑩適用介質：水、油、氣等某些腐蝕性液體（W•O•G）⑪氣缸選配：意大利AT
⑫氣缸形式：雙作用、單作用（彈簧復位式）
⑬環境溫度：-20℃-+80℃⑭氣源壓力：雙作用4～8bar、單作用5～8bar
⑮產品型號：Q615F/Q614F
氣動內螺紋三通球閥性能參數與主要尺寸：
|
序號NO |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
3 |
球 |
不銹鋼CF8M/CF8 |
|
4 |
球墊 |
聚四氟乙烯PTFE |
|
5 |
閥桿 |
不銹鋼CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
壓蓋螺母 |
不銹鋼CF8M/CF8 |
|
10 |
手柄 |
不銹鋼CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
華司 |
不銹鋼CF8 |
|
13 |
螺帽 |
不銹鋼CF8 |
|
14 |
鎖定裝置 |
不銹鋼CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲蓋 |
不銹鋼CF8M/CF8 |
聲明：本文中所有文字、數據、圖片均只適用于參考，GHQ611F-64P 氣動三片式球閥 不銹鋼304高壓絲扣閥門 螺紋式 焊接性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
