Q911F電動不銹鋼三片式球閥更新日期:2020-03-31
| 名稱: | 電動三片式球閥 | 型號 : | Q911F |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 偏置板式 | 公稱通徑 : | 25-500 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
產品詳情

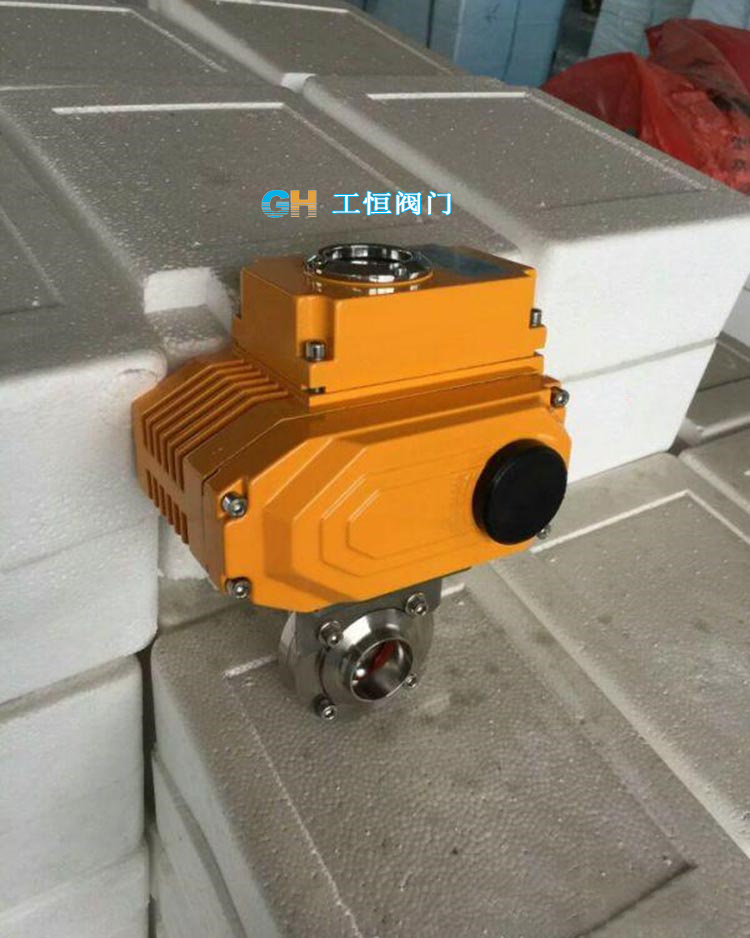

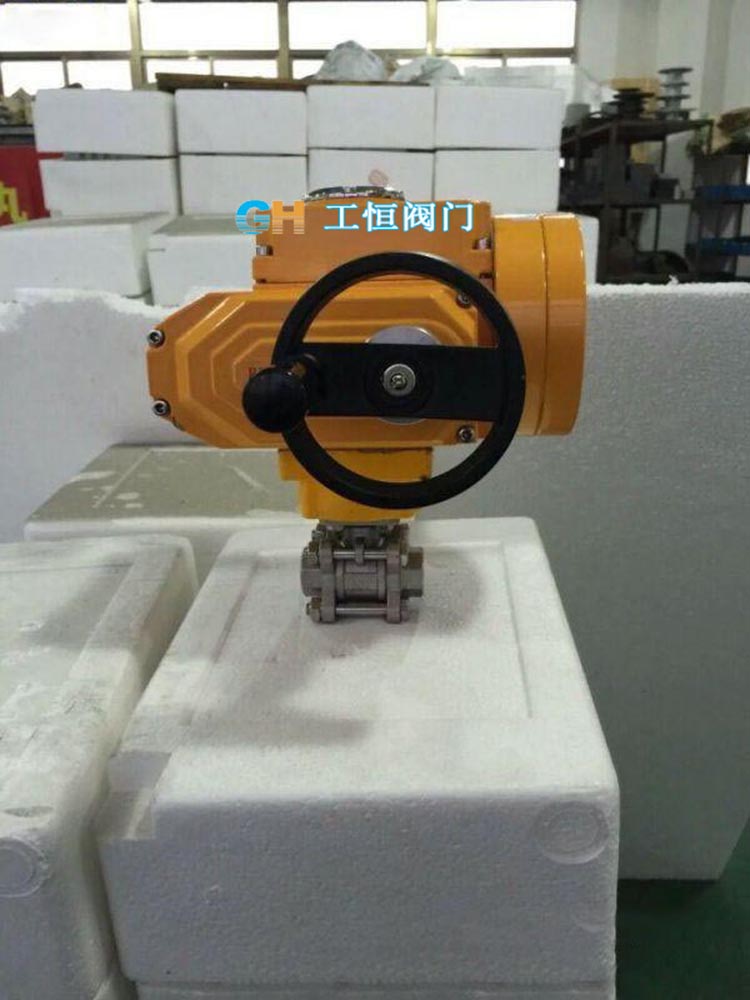

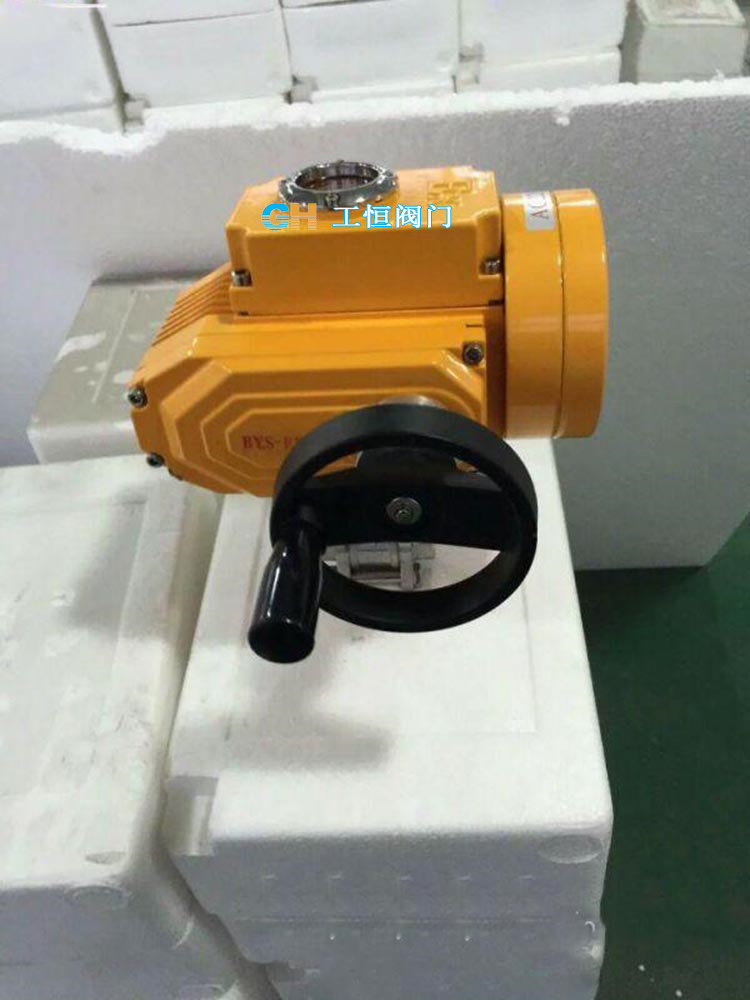

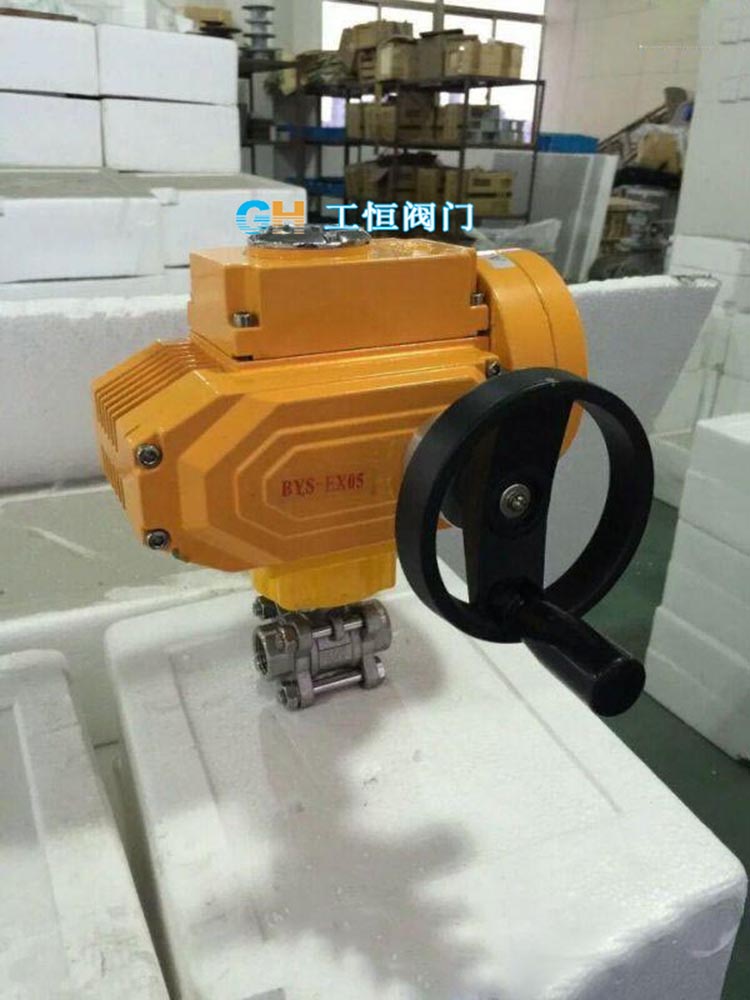

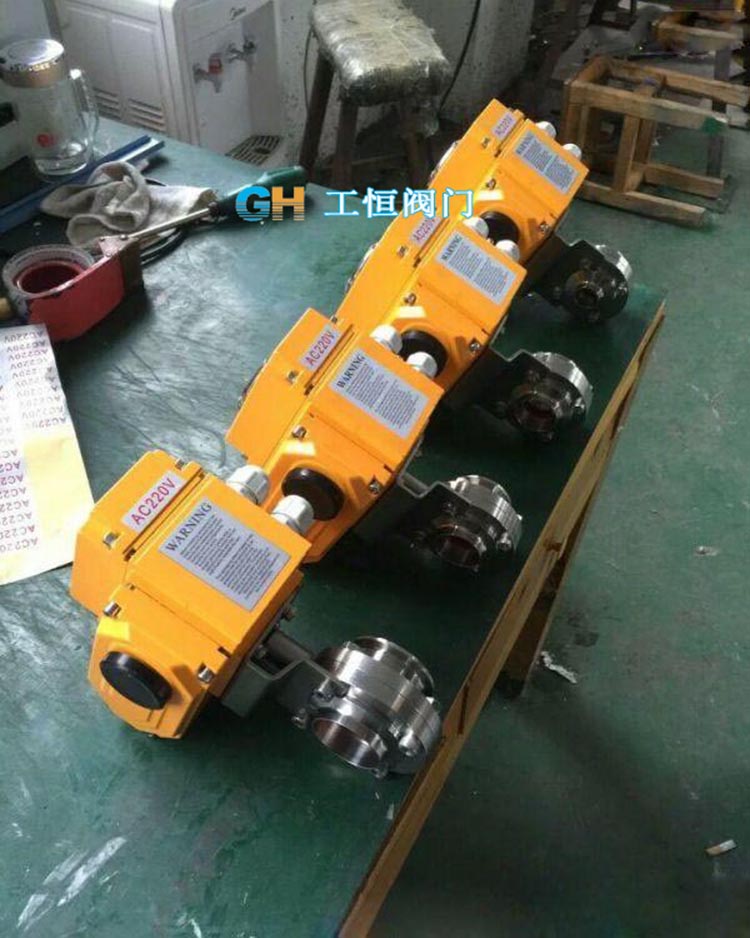

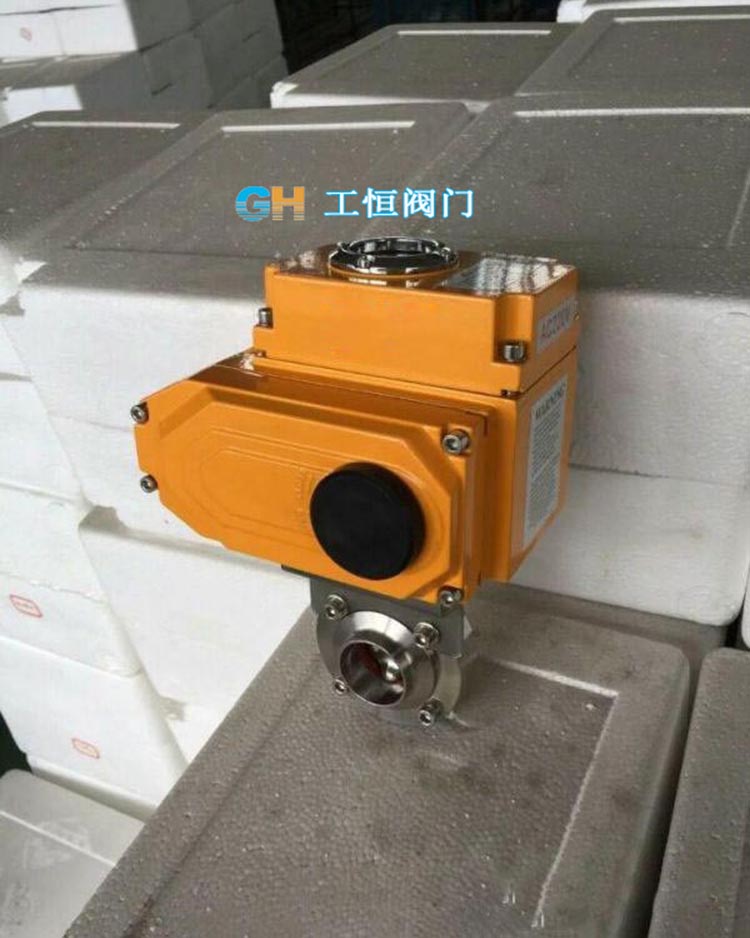

精小型防爆電動執行器用于控制0°~90°旋轉的閥門及其他同類產品,電動執行器采用先進的智能數字控制技術,無需另外配置反饋單元和伺服放大器,可直接接受工業控制儀表或計算機輸出的4~20mA(或者1—5V;0~10mA ) DC信號?蓪Ω鞣N工業球閥、蝶閥、風門、檔板、偶合器等實現準確位置控制。該產品不僅提高了電動執行機構位置控制的精度,而且實現了小型化、智能化、(與執行機構合為一體)。與傳統的電動執行機構相比,具有體積小、重量輕、精度高、功能強、性能可靠、運轉成本低、不需維護保養等特點,可廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。
功能特點:
1、隔離防爆標準設計
按照的隔離防爆標準 GB 3836.1-2010、GB3836.2-2010 的規定設計、采用隔爆型外殼制成的隔爆型電動執行器、防爆標志為 Ex ⅡB T4 Gb
2、技術:電動執行器中的核心部件伺服是公司自主研制、并獲得實用型和發明型二項、它可以方便與 unic、3610、NA、PS 等世界上的執行器廠家的產品匹配裝成調節閥裝置。
3、體積小輕同樣出軸力矩的執行器、重量只有DKJ、DKZ的1/3 、體積是同類產品的1/2、電動執行器額定輸出力矩600 Nm、總的重量才10.0 kg
4、高精度:電子電路的精心設計,使伺服電機提前正向切斷電源、并反向加電,電制動保證定位精度、的減少了死區與自激。精度達0.5FS,死區0.4 - 1.5 FS范圍調整。
5、高可靠性:精心設計獨特的電子剎車電路、減少了機械磨損和系統自激。在克服浪涌電壓、保護無觸點開關等方面取得了重大技術突破、它使用了自己創新設計的固態繼電器SSR,它具有電流上升率電路,電壓上升率電路、因此它的負載能力和防堵能力特強。
6、抗干擾強:采用了精度高、功耗低的電磁隔離技術、實現了電流輸入信號與位置輸出之間的隔離,的防止了電磁輻射,工頻與共地干擾,可以直接使用。
7、創新點多:因?yàn)橹挥袩o觸點功率開關才能做到無維修,長壽命和頻繁啟動,因?yàn)橹挥袩o觸點才能做到快速導通,切斷,實現準確定位,同時還舍棄了機械摩擦制動的方法、成功的采用了提前量制動技術、成倍的提高了靈敏度和控制精度、減少了維護工作量。
8、保護功能:產品的防護等級為 IP67、客戶選擇定貨可達到 I P68(可浸入水中)、防止電機過熱燒損、在電機內設置了過熱保護、電氣機械限位保護。
9、廣泛應用:石油、化工、電力、冶金、鋼鐵、能源、建材、輕工、食品、水處理等工業領域。
規格參數:
| 公稱通徑 | DN10—100mm | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5Mpa(定制) | ||||||||
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||||||
| 零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) | ||||
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | Ocr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | Ocr17Ni12Mo2 | |||||
| 密封圈、填料 | 增強聚四乙烯 對位聚苯 | ||||||||||
| 適用工況 | 適用介質 | 水 蒸汽 油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 水 蒸汽 油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | ||||
| 適用溫度 | -29°-180°(增強聚四乙烯)、-29°--300°(對位聚苯) | ||||||||||





-
