Z6s41H、Z6s41Y型PN16~PN63法蘭連接氣動楔式閘閥更新日期：2013-08-27
主要性能參數
主要外形及結構尺寸
| 型號 | PN |
工作壓力 (Mpa) |
適用溫度 （℃） |
材料 | |||
| 閥體、閥蓋 | 閘板 | 閥座 | 閥桿 | ||||
| Z6s41H-16C | 16 | 1.6 | ≤200 | 碳鋼 | 碳鋼+鉻鋼或鈷鉻鎢 | 碳鋼+鉻鋼或鈷鉻鎢 | 鉻鋼 |
| Z6s41Y-16C | ≤200 | ||||||
| Z6s41Y-16I | ≤390 | 鉻鉬鋼 | 鉻鉬鋼+鉻鉻鎢 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鉬釩鋼 | ||
| Z6s41Y-16P | ≤200 | 鉻鎳鈦鋼 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鎳鈦鋼 | |||
| Z6s41Y-16R | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼 | |||
| Z6s41H-25 | 25 | 2.5 | ≤200 | 碳鋼 | 碳鋼+鉻鋼或鈷鉻鎢 | 碳鋼+鉻鋼或鈷鉻鎢 | 鉻鋼 |
| Z6s41Y-25 | ≤200 | ||||||
| Z6s41Y-25I | ≤390 | 鉻鉬鋼 | 鉻鉬鋼+鉻鉻鎢 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鉬釩鋼 | ||
| Z6s41Y-25P | ≤200 | 鉻鎳鈦鋼 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鎳鈦鋼 | |||
| Z6s41Y-25R | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼 | |||
| Z6s41H-40 | 40 | 4.0 | ≤200 | 碳鋼 | 碳鋼+鉻鋼或鈷鉻鎢 | 碳鋼+鉻鋼或鈷鉻鎢 | 鉻鋼 |
| Z6s41Y-40 | ≤200 | ||||||
| Z6s41Y-40I | ≤390 | 鉻鉬鋼 | 鉻鉬鋼+鉻鉻鎢 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鉬釩鋼 | ||
| Z6s41Y-40P | ≤200 | 鉻鎳鈦鋼 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鎳鈦鋼 | |||
| Z6s41Y-40R | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼 | |||
| Z6s41H-63 | 63 | 6.3 | ≤200 | 碳鋼 | 碳鋼+鉻鋼或鈷鉻鎢 | 碳鋼+鉻鋼或鈷鉻鎢 | 鉻鋼 |
| Z6s41Y-63 | ≤200 | ||||||
| Z6s41Y-63I | ≤390 | 鉻鉬鋼 | 鉻鉬鋼+鉻鉻鎢 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鉬釩鋼 | ||
| Z6s41Y-63P | ≤200 | 鉻鎳鈦鋼 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鎳鈦鋼 | |||
| Z6s41Y-63R | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼 | |||

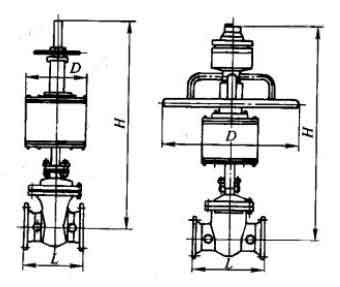

主要外形及結構尺寸
| DN | L | D | H | 重量/kg |
| 50 | 250 | 300 | 1051 | 71 |
| 80 | 280 | 300 | 1281 | 138 |
| 100 | 300 | 300 | 1321 | 180 |
| 150 | 350 | 300 | 1780 | 299 |
| 200 | 400 | 300 | 1853 | 446 |
| 250 | 450 | 300 | 2371 | 613 |
| 300 | 500 | 700 | 2402 | 907 |
| 350 | 550 | 420 | 2991 | 1138 |
| 400 | 600 | 420 | 3000 | 1767 |
| 500 | 700 | 420 | 3364 | 2627 |
| DN | L | D | H | 重量/kg |
| 80 | 280 | 360 | 1082 | 120 |
| 100 | 300 | 360 | 1176 | 148 |
| 150 | 350 | 435 | 1482 | 281 |
| 200 | 400 | 535 | 1788 | 478 |
| 250 | 450 | 535 | 1710 | 554 |
| 300 | 500 | 640 | 2413 | 816 |
| 400 | 600 | 485 | 2983 | 1443 |
| DN | L | D | H | 重量/kg |
| 50 | 216 | 320 | 1085 | 108 |
| 80 | 283 | 320 | 890 | 223 |
| 100 | 305 | 320 | 910 | 255 |
| 150 | 403 | 300 | 1876 | 466 |
| 200 | 419 | 300 | 2240 | 732 |
| 300 | 502 | 420 | 2400 | 1158 |
| DN | L | D | H | 重量/kg |
| 50 | 250 | 400 | 1155 | 216 |
| 80 | 310 | 400 | 1305 | 376 |
