調節閥

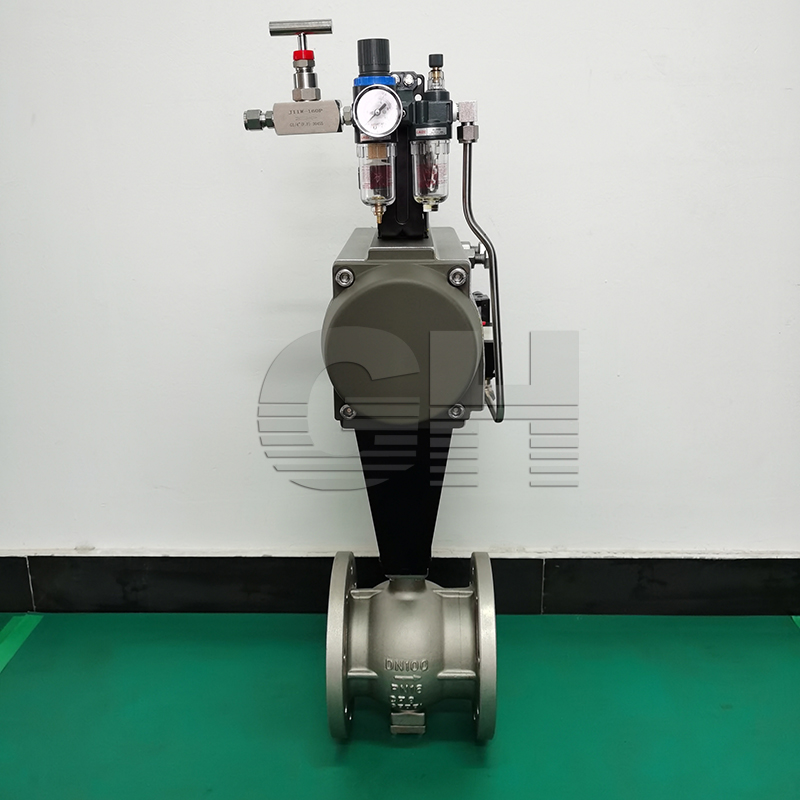

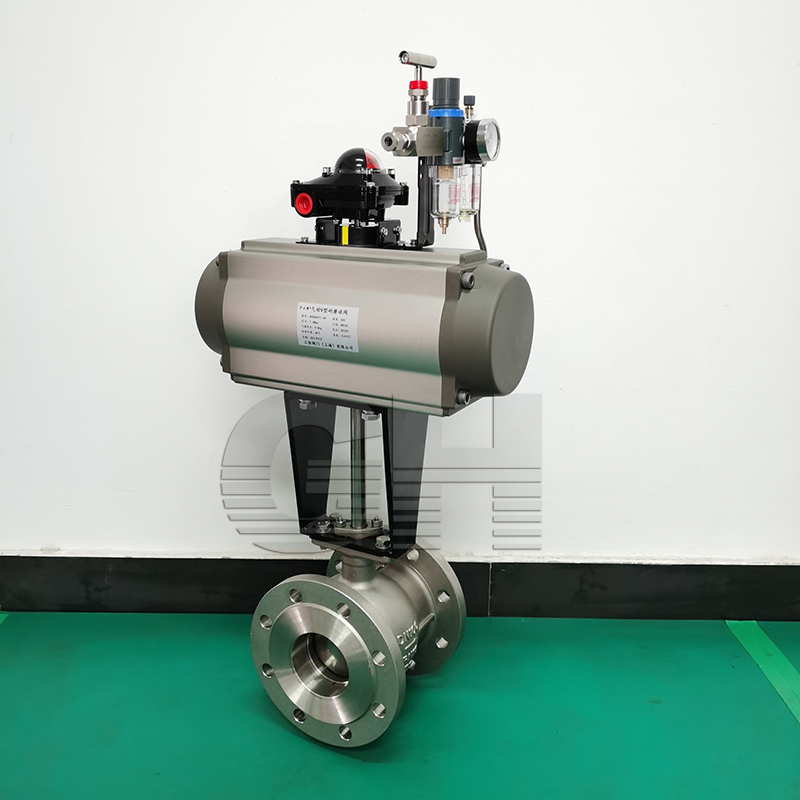

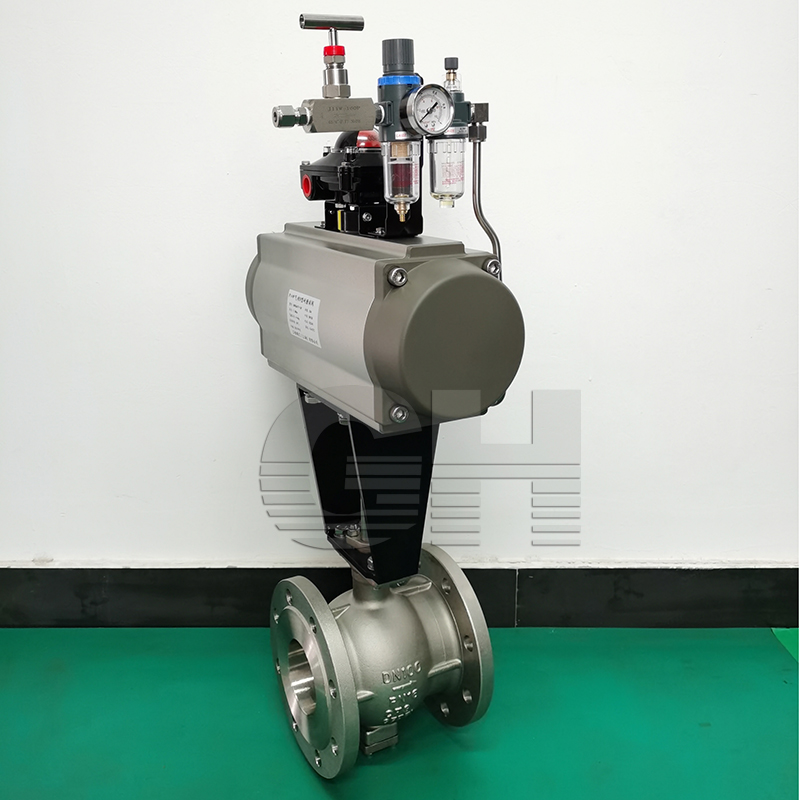

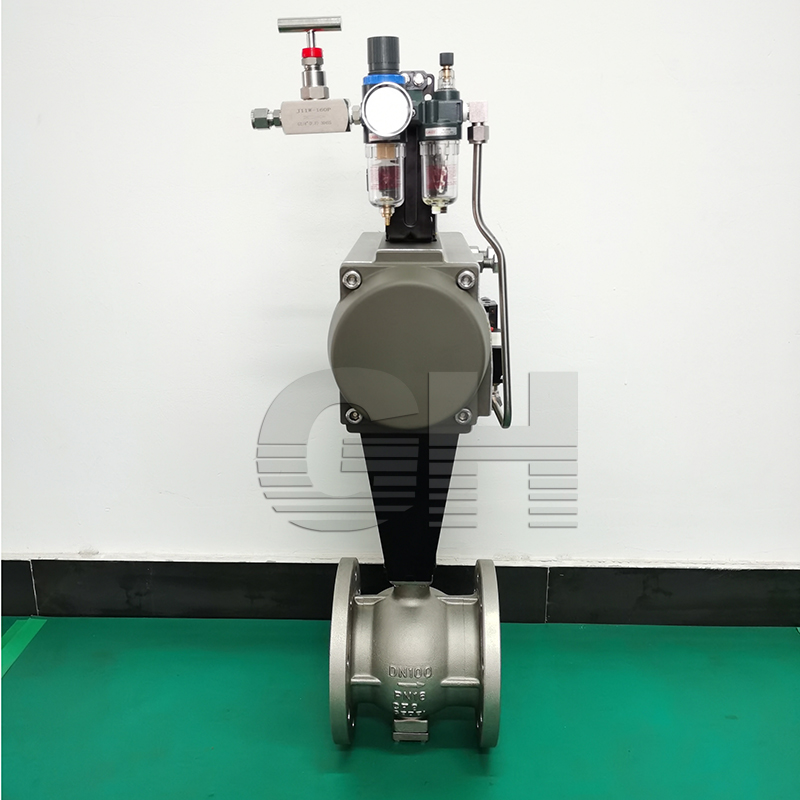

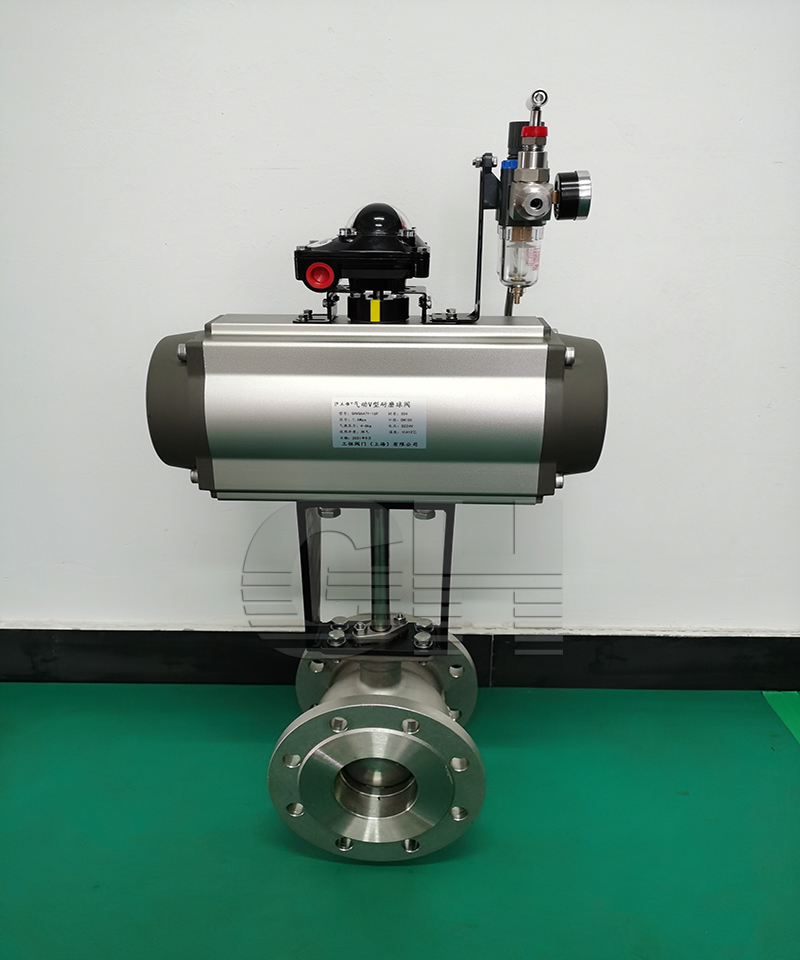

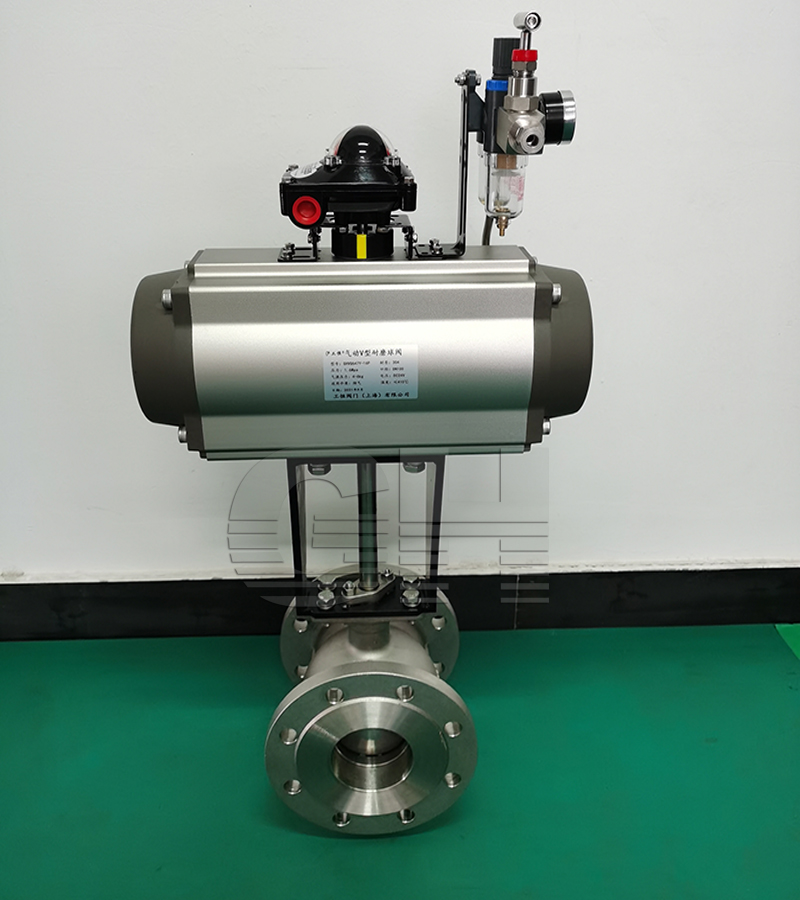

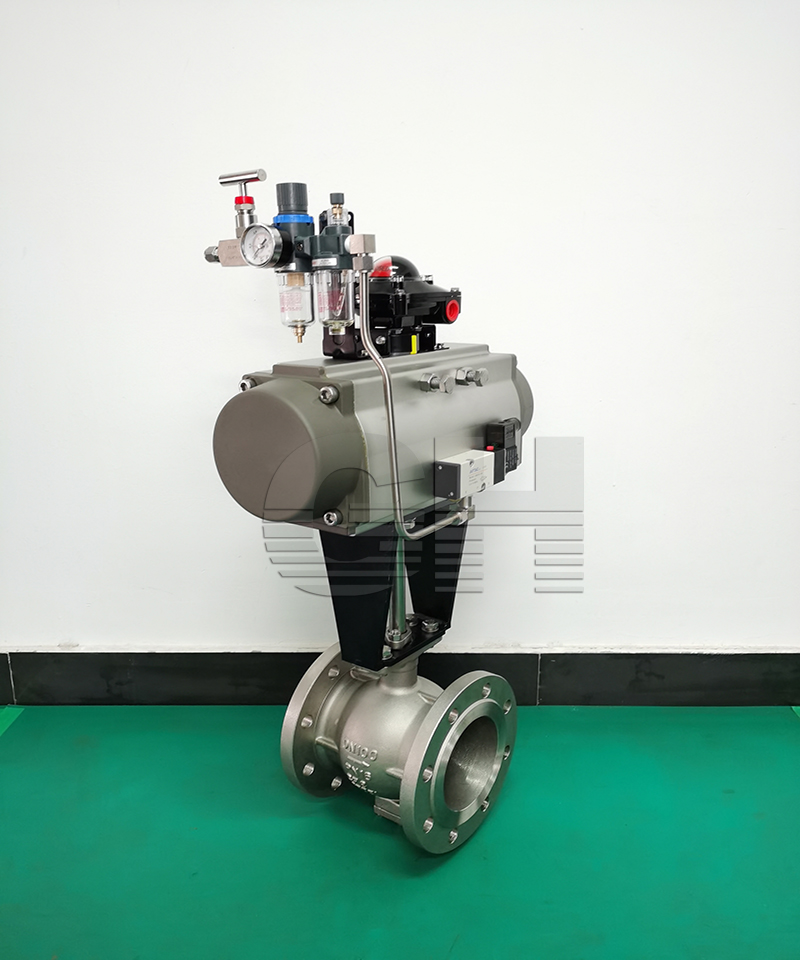

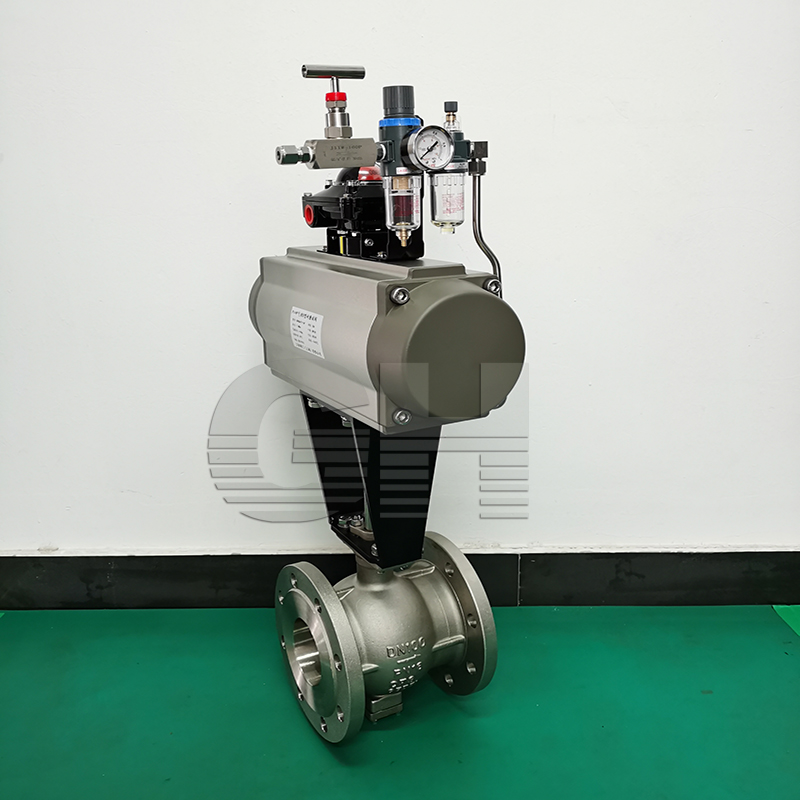

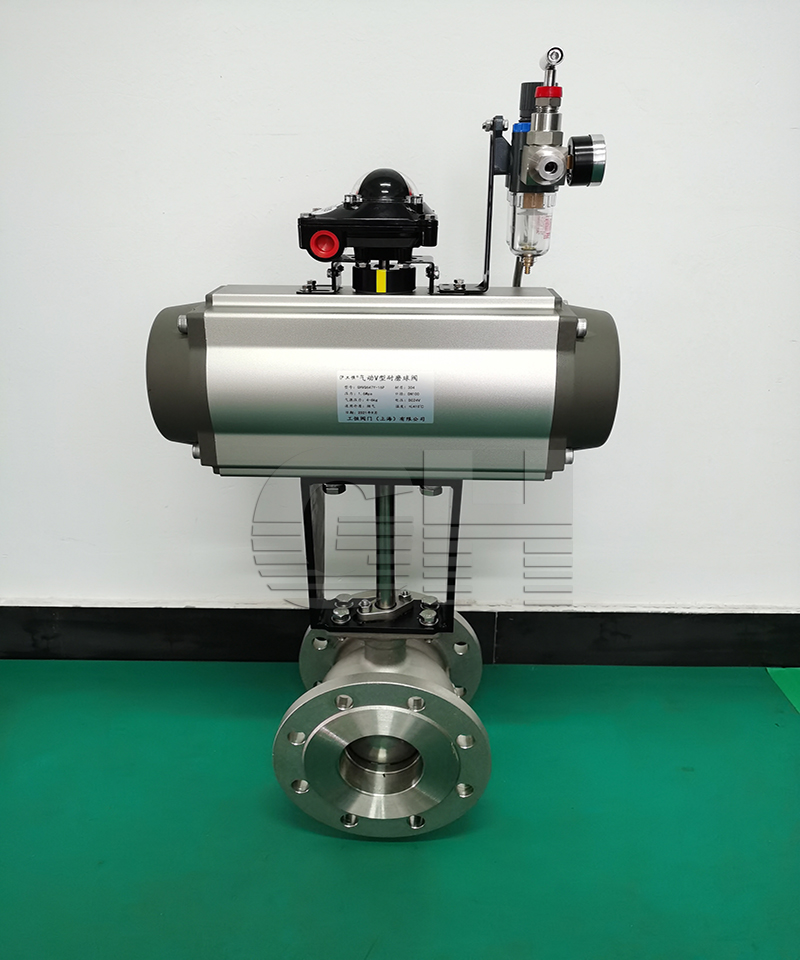

GHVQ674Y-16P氣動高溫硬密封V型切斷球閥

*** : 滬工恒型號 : GHVQ674Y-16P 材質 : 不銹鋼連接形式 : 法蘭結構形式 : 浮動球球閥公稱通徑 : DN15-DN500 適用介質 : 水、油、氣及高粘度，含纖維、固體顆粒等介壓力環境 : 常壓工作溫度 : 常溫標準 : 國標 流動方向 : 單向驅動方式 : 氣動 零...

產品型號：

產品口徑（DN）：(mm)

產品壓力（PN）：(Mpa)

更新日期：2021-11-03

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

*** :	滬工恒	型號 :	GHVQ674Y-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15-DN500
適用介質 :	水、油、氣及高粘度，含纖維、固體顆粒等介	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	直通式

產品詳情
Product details

氣動V型球閥產品簡介：
氣動V型球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特***點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。

氣動V型球閥工作原理：
該閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。

氣動V型球閥產品特點：
1.氣動V型球閥由V型閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的***控制閥。
2.具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3. 流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4.V型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5. 可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6.金屬閥座的***越密封性：V型閥采用可動金屬閥座，具有自助補償功能，并具有***越密封性能及超長的使用壽命。在流向上，泄漏量≤10-6×額定流量系數。
7.超強的剪切能力：V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8.氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
9.氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑、摩擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不磨損。

氣動V型球閥產品性能規范:

公稱壓力	試驗壓力(MPa)		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度，含纖維、固體顆粒等介質	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB9113 HG20592-97 ANSI B16.5
	檢驗試驗	JB/T9092-99 API 598

氣動V型球閥主要外形尺寸:

公稱壓力或壓力級	公稱通徑(DN)		尺寸
公稱壓力或壓力級	(mm)	(in)	W	L	W1	L1	d	d1	H1	H	D D1 D2
PN1.6MPa	25	-	50	-	25	-	64	38	57	200	請參閱《主要外型及連接尺寸表》
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS 150	25	1	50	-	25	-	65	38	57	200
	40	1 1/2	60	-	25	-	84	49	63	205
	50	2	75	124	32	62	102	60	92	225
	65	2 1/2	85	145	38	72.5	121	75	100	235
	80	3	100	165	45	82.5	134	89	108	260
	100	4	115	194	50	97	172	113	117	270
	125	5	135	210	55	105	196	140	140	320
	150	6	160	229	65	114.5	221	164	177	340
	200	8	200	243	80	121.5	278	205	200	390
	250	10	240	297	92	148.5	333	259	252	420
	300	12	-	338	-	169	-	300	270	510
