產品概述

HTS氣動單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。
調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。

技術參數和性能

HSC籠式氣動單座調節閥技術參數和性能

公稱通徑		40	50	65	80	100	125	150	200
閥體型式		直通單座鑄造球形閥
公稱通徑		40、50、65、80、100、125、150、200mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa
連接型式	法蘭連接	FF、RF、RJ、LG
	法蘭標準	JISB2201-1984、ANSIB16.5-1981、JB79-59等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長Ⅱ型	-100～-45℃
	伸長Ⅲ型	-196～-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式		單座柱塞型閥芯

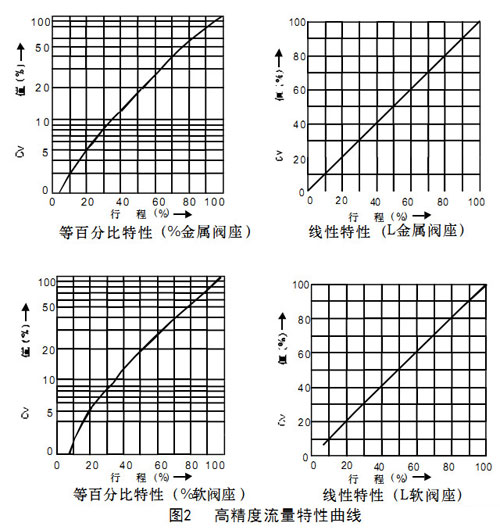

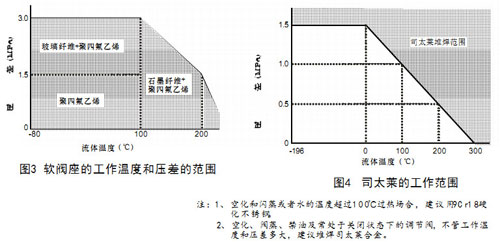

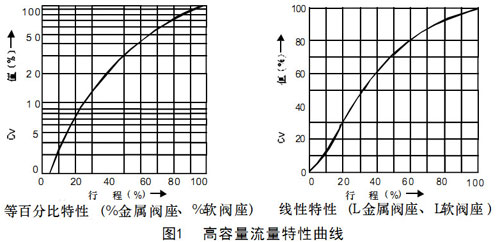

流量特性		高容量流量特性，參考圖1 金屬閥座：等百分比特性（%）和線性特性（L） 軟 閥座：等百分比特性（%）和線性特性（L） 高精度流量特性，參考圖2 金屬閥座：等百分比特性（%）和線性特性（L） 軟 閥座：等百分比特性（%）和線性特性（L） 注：關于聚四氟乙烯閥座的工作溫度和壓差，請參考圖3
閥芯材料		不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr 18、316L）、 不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 注：司太萊堆焊的適用范圍，參考圖4

執行器技術參數

HSC籠式氣動單座調節閥執行器技術參數

執行器型式	HA多彈簧薄膜執行機構
膜片材料	丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa
供氣壓力	140~400KPa
氣源接口	RC1/4"
環境溫度	-30~+70℃
注：該閥也可配用VA5或VA6和LVP型執行機構。
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

HSC籠式氣動單座調節閥主要性能指標

泄漏量	金屬閥座	小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
	軟閥座	小于閥額定容量的10-7 ，符合ANSIB16.104-1976Ⅵ級
回差	帶定位器	小于全行程的1%
	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		50：1

Cv值和行程

I、高容量閥芯（％)

公稱通徑	40	50	65	80	100	150	200
閥座直徑	40	50	65	80	100	150	200
額定Cv值	30	50	85	125	200	420	700
額定行程	25		38			50	75

II、高精度流量特性閥芯（％)

公稱通徑	40				50		65				80		100			150				200
閥座直徑	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
額定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
額定行程			25				38									50				75
