產品概述

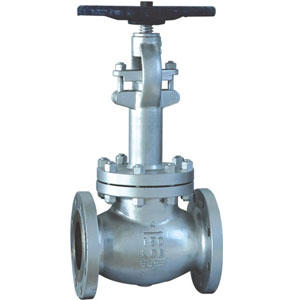

WJ41H美標波紋管截止閥適用于公稱壓力150Lb-300Lb,工作溫度-20℃-425℃的石油、化工、制藥、化肥、電力行業等各種工況的管 路上，適用于導熱油、有毒、易燃、滲透性強、污染環境、帶放射性的流體介質管路上作切斷閥，也可用于調節，是創造無泄漏工廠的產品。

產品主要***點
1.波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2.閥瓣采用平面設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄露，并符合密封標準。
4.閥蓋上自帶有加脂接頭，可直接對閥桿，螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
5.人體工程學設計手輪，使用壽命更長，操作輕松便捷，更可靠。
用途：工業、電站、廢氣凈化廠、天然氣、真空裝置、氨、熱水、冷凍系統、加熱設備、蒸汽系統



產品性能規范

WJ41H美標波紋管截止閥性能規范

公稱壓力	150LB	300LB	600LB
密封試驗	2.2Mpa	5.5Mpa	11.0Mpa
殼體強度	3.0Mpa	7.5Mpa	15.0Mpa
適用溫度	300℃

主要零件材質

WJ41H美標波紋管截止閥主要零件材質

零件名稱 Partaname	閥體 Body	閥蓋 Bonnet	閥桿 Stem	閥瓣 Disc	密封面 Sealing Face	填料 Paking
WCB	WCB	WCB	13Cr	Cr13	Cr13	柔性石墨GRAPHITE
					STL
304	CF8	CF8	304	304	304	柔性石墨GRAPHITE
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨GRAPHITE
					STL	PTFE
304L	CF3	CF3	316	304 L	304L	柔性石墨GRAPHITE
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨GRAPHITE
					STL	PTFE

主要外形連接尺寸

WJ41H美標波紋管截止閥主要外形連接尺寸

PN	DN	L	L1	D	D1	D2	B	f		H	NPT	N-φ	ΔH STRODE
150LB	1/2"	108	80	89	60.5	35	12		1.6	200	R1/2"	4-15	6
	3/4"	117	90	98	70	43	12		1.6	210	R3/4"	4-15	6
	1"	127	110	108	79.5	51	12		1.6	250	R1"	4-15	8
	1 1/4"	140	127	117	89	64	13		1.6	260	R1/4"	4-15	8
	1 1/2"	165	156	127	98.5	73	15		1.6	290	R11/2"	4-15	13
	2"	203	170	152	120.5	92	16		1.6	370	R2"	4-19	13
	2 1/2"	216		178	139.5	105	18		1.6	298		4-19	16
	3"	241		90	152.5	127	19		1.6	440		4-19	20
	4"	292		229	190.5	157	24		1.6	490		4-19	25
	5"	356		254	216	186	24		1.6	530		8-22	32
	6"	406		279	241.5	216	26		1.6	580		8-22	40
	8"	495		343	298.5	270	29		1.6	670		8-22	50
	10"	622
	12"	698
