ZDSW電動微小流量調節閥
產品概述 ZDSW電動微小流量調節閥是專門針對小流量調節而 開發的小口徑調節閥。它具有體積...
產品型號：ZDSW
產品口徑（DN）：15～20(mm)
產品壓力（PN）：1.6～32.0(Mpa)
更新日期：2018-08-27
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
ZDSW電動微小流量調節閥是專門針對小流量調節而 開發的小口徑調節閥。它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對 其節流間隙小的問題，注意預防堵卡現象的發生。它適用于 液體、蒸汽等介質的注流量調節場合。本系列調節閥采用模塊化設計，可采用不同組合、配用 各種附件。
主要零部件參數
| 本體部分 | |
| 閥體形式 | 直通鍛造閥體 |
| 閥體材質 | 20# F22 304 316 |
| 公稱通徑 | DN15～DN20 |
| 公稱壓力 |
PN1.6 4.0 10.0 16.0 20.0 32.0MPa ANSI 150 300 600 900 1500LB |
| 連接形式 |
法蘭:FF RF RTJ 等 螺紋:NPT 焊接:SW BW |
| 結構長度 | 符合 IEC534 |
| 閥蓋形式 | 一體式 |
| 填料 | 聚四氟乙烯 柔性石墨等 |
| 密封墊 | 金屬夾石墨密封墊 四氟乙烯墊等 |
| 閥內部件 | |
| 閥芯型式 | 單座柱塞式 |
| 流量特性 | 等百分比、線性 |
| 內件材質 | 標準材質組合及使用溫度、壓力請 參閱附表 |
| 執行機構 | |
| 型號 | 3810L系列、PSL系列 |
| 主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% | |
主要性能指標
| 項目 | 指標值 | ||
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配3810L ±2.5； 配PSL±1.0 | ||
| 死區% | 1 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30:01:00 | ||
產品外形尺寸
| 公通通徑 | G1/2" | G3/4" |
| 連接長度 L(mm) | 92 | 92 |
| 高度 H(mm) | 30 | 30 |
| H1(mm) | 400 | 400 |
| D(mm) | 225 | 225 |

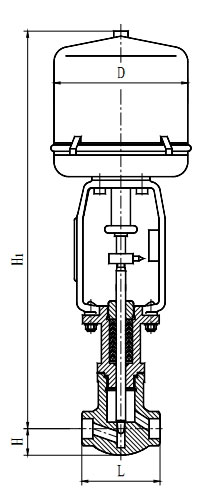

產品外形結構尺寸圖
聲明：本文中所有文字、數據、圖片均只適用于參考，ZDSW電動微小流量調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
