DMZ573X/DMZ573F/DMZ573H/DMZ573Y傘齒輪暗桿式刀型閘閥|暗板刀型
產品概述 DMZ573X/DMZ573F/DMZ573H/DMZ573Y傘齒輪暗桿式 刀型閘閥 |暗板刀型閘閥為傘齒輪驅動，操作輕松靈活，常用于較大口徑或較高壓力場合人工手動操作,廣泛應用于冶金、電力、煤炭、礦山、水利等行業，是一種應用性強的新型更新替代產品。 產品外形結構尺...
產品型號：DMZ573X/DMZ573F/DMZ573H/DMZ573Y
產品口徑（DN）：150～1000(mm)
產品壓力（PN）：0.6～1.6(Mpa)
更新日期：2015-05-20
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
DMZ573X/DMZ573F/DMZ573H/DMZ573Y傘齒輪暗桿式刀型閘閥|暗板刀型閘閥為傘齒輪驅動，操作輕松靈活，常用于較大口徑或較高壓力場合人工手動操作,廣泛應用于冶金、電力、煤炭、礦山、水利等行業，是一種應用性強的新型更新替代產品。產品外形結構尺寸
| 公稱通徑 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| 高度 | 890 | 910 | 1050 | 1265 | 1470 | 1630 | 1810 |
| 公稱通徑 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| 高度 | 1970 | 2290 | 2560 | 2990 | 3200 | 3800 |

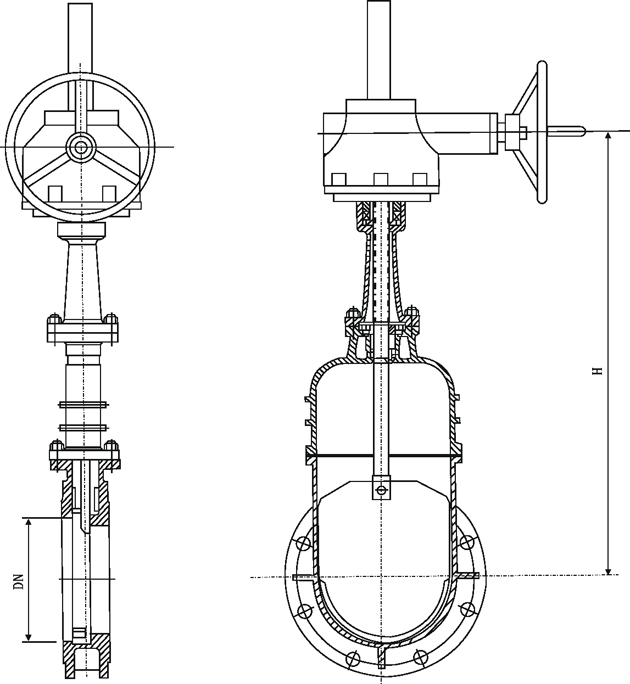

產品外形結構尺寸圖
刀型閘閥的安裝注意事項
1.刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀閘閥定期保養，不得隨意碰撞及擠壓，以免影響密封。
聲明：本文中所有文字、數據、圖片均只適用于參考，DMZ573X/DMZ573F/DMZ573H/DMZ573Y傘齒輪暗桿式刀型閘閥|暗板刀型性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
