產品說明：

H7B41X-16C型鑄鋼液控止回閥適用于常壓鍋爐的回水管路上，利用發送管路自身壓力變化控制本閥的開啟與關閉，本閥門屬于常閉閥，能有效防止因突然斷電或因其它原因引起循環水泵停止工作時引起鍋爐溢水，它可代替價格昂貴的電磁控制系統，止回閥又稱為逆流閥、逆止閥、背壓閥和單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電動機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升到超過主系統壓力的輔助系統提供補給的管路上。

止回閥型號編制說明

止回閥型號編制說明

閥門類型	傳動方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
H:止回閥	7：液控	4:法蘭	升降直通式	T:銅合金 X:橡膠 F:氟塑料 H:合金鋼 Y:硬質合金 J:襯膠 W:本體	-10:PN1.0MPa -16:PN1.6MPa -25:PN2.5MPa -40:PN4.0MPa -64:PN6.4MPa -150LB:Class150 -300LB:Class300 -600LB:Class600	C碳鋼 H:Cr13系列鋼 I：鉻鉬鋼 K:可鍛鑄鐵 P:鉻鎳不銹鋼 Q：球墨鑄鐵 R:鉻鎳鉬不銹鋼 T：銅 TI：鈦及鈦合金 V：鉻鉬釩鋼 Z：灰鑄鐵

升降式止回閥的工作原理

升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中心線升降。其密封原理是:對于立式升降止回閥，關閉時靠自重，一旦閥瓣關閉后，靠介質逆流時的壓力對閥瓣作用，形成密封壓力，這個壓力越高，閥瓣與閥座密封面上的密封比壓越高，密封越容易。相反，介質壓力越低，閥瓣與閥座密封面上的密封比壓越低，密封越不容易。為了保證密封，保證密封面的實際比壓要大于保證密封的比壓，但還要小于材料所允許的許用比壓。這樣，對于工作壓力較高的立式升降止回閥而言，設計時，密封面根據材料的許用比壓就可以設計得寬些；相反，對于工作壓力較低的立式升降止回閥來說，由于工作壓力低，密封力必然小，要保證足夠的密封比壓，就需把密封面設計得窄些。對于直通式止回悶，由于一般只能安裝在水平管路上，閥瓣不可能靠自重關閉止回閥，這樣只能加一個壓縮彈簧，靠壓縮彈簧的彈力，一但停泵時，把閥瓣壓向閥座，再靠工作介質壓力保證密封。這樣，在計算密封力時，就要把彈簧力加上，不能只靠工作介質壓力來計算密封比壓。升降式止回閥流體阻力較大，這是因為在介質流動過程中，要拐一S形的彎路.但動作可靠。由于結構關系.只適用于較小口徑的場合。

安裝注意事項:

止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。

產品性能參數:

H7B41X-16C型鑄鋼液控止回閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
H7B41X-16	16	1.6	≤70	水、油品
H7B41X-16C	16	1.6	≤425	水、油品

產品零部件材料：

H7B41X-16C型鑄鋼液控止回閥零部件材料

型號	材料
	閥體、閥蓋	閥桿、閥瓣、閥座	彈簧
H7B41X-16	灰鑄鐵	2Cr13	50CrVA
H7B41X-16C	WCB

產品外形結構尺寸：

H7B41X-16C型鑄鋼液控止回閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z0000d	H	H1	重量/kg
40	220	150	110	88	18	4000017.5	175	115	28
50	250	165	125	102	20	4000017.5	175	115	28
65	280	185	145	122	20	4000017.5	195	135	34
80	310	200	160	133	20	8000017.5	215	155	40
100	350	220	180	158	24	8000017.5	215	155	49
125	400	250	210	184	24	8000017.5	240	170	78
150	450	285	240	212	26	8000022	240	170	111
200	500	340	295	268	26	12000022	280	190	155

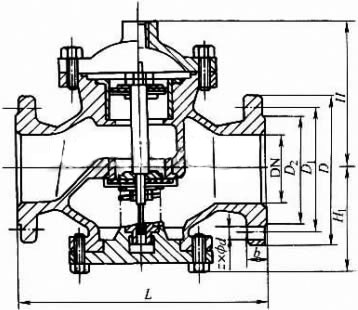

產品外形尺寸圖：

止回閥的操作

止回閥的操作方式應避免發生如下情況:
(1)因止回閥關閉而造成過分高的沖擊壓力。
(2)閥門關閉件快速振蕩動作。
為了避免因關閉止回閥而形成的過高沖擊壓力，閥門關閉迅速。從而防止形成極大的倒流速度。該倒流速度就是形成沖擊壓力的原因，故止回閥的關閉速度應與順流介質的衰減速度正確匹配。
但是，順流介質的衰減速度在液體系統可能變化很大。舉例來說，如果液體系統采用一組并聯泵，而其中的一臺突然失效，則在該失效泵出口處的止回悶就幾乎在同時關閉。另外，如果液體系統只有一臺泵，而此泵突然失靈，又如輸送管較長，而且出口端的背壓及泵送壓頭較低，則關閉速度較小的止回閥就比較好。
止回閥的活動零件若磨損過快，則會導致閥門過早失靈。為了防止這種情況發生，避免關閉件產生快速振蕩動作，這種關閉件的快速振蕩動作可以通過對一迫使關閉件穩定地對付介質停止流動的介質速度選定閥門來予以避免。
這種理想的情況不是經�？梢垣@得的。例如，假使順流介質的速度變化范圍很大。則小的流速就不足以迫使關閉件穩定停止。在這種情況下，關閉件的運動可在其動作行程的一定范
圍內用阻尼器來加以抑制。如果介質為脈動流，則止回閥應盡可能置于遠離脈動源的地方。關閉件的快速振蕩也可能是由極度的介質擾動而引起，凡是存在這種情況之處，止回閥應該安置
在介質擾動小的地方。
因此，選擇止回閥首先是掌握該止回閥所處的工況條件。
